Descriere

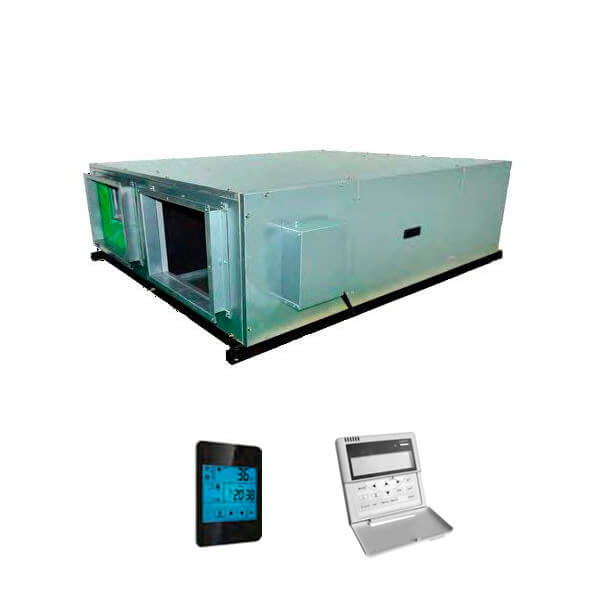

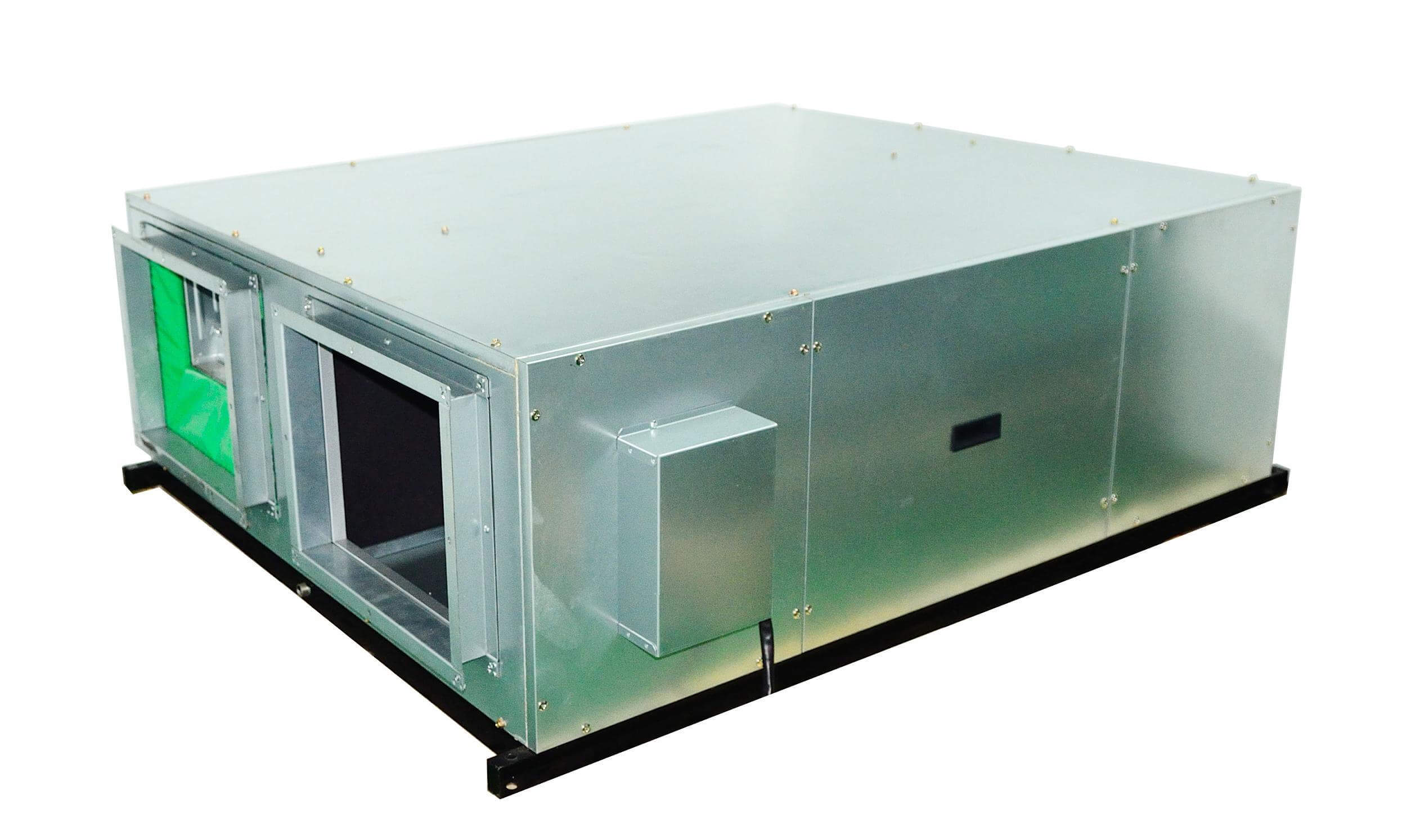

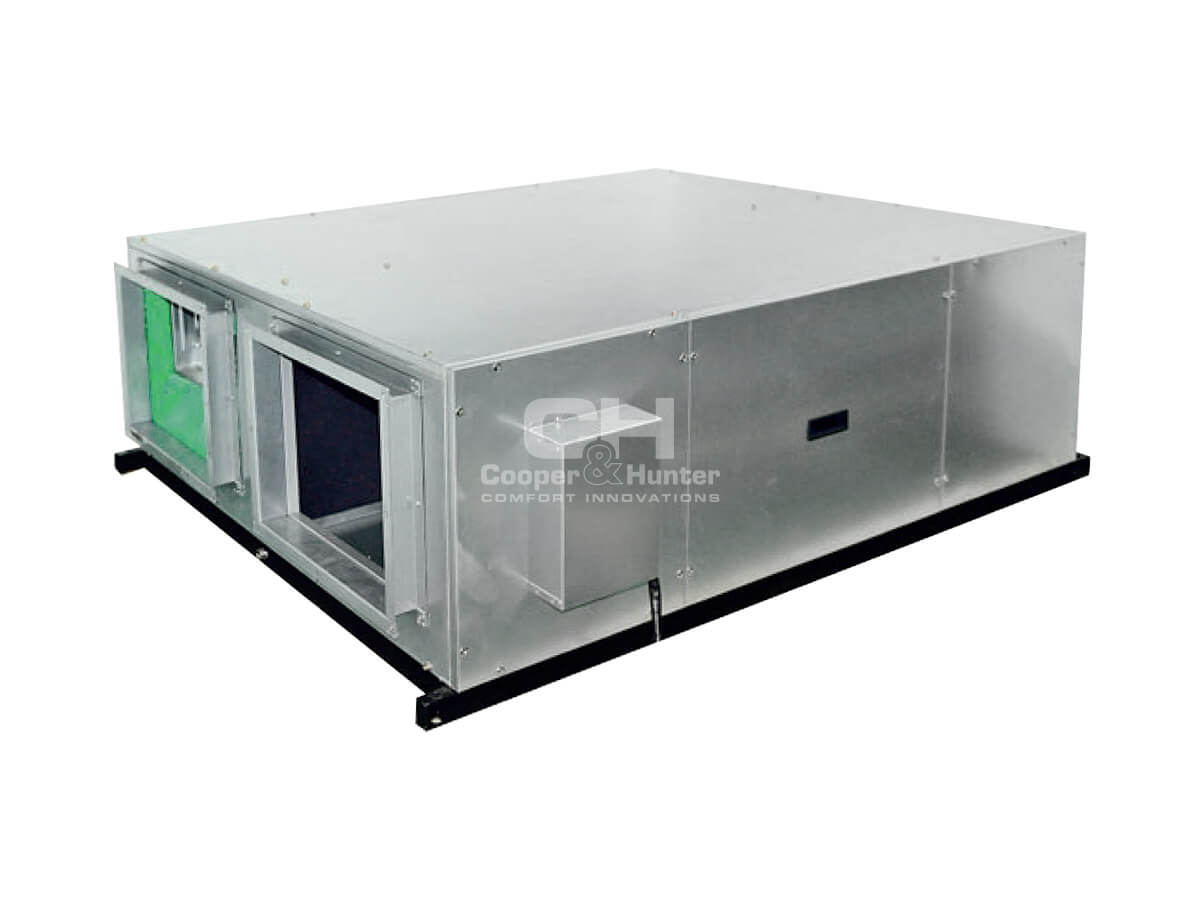

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria AK2 cu recuperator din aluminiu CH-HRV20AK2
CH-HRV20AK2 este o centrală de ventilare cu recuperare de căldură din seria AK2, destinată montajului la plafon și echipată cu schimbător din aluminiu. Debitele de 1200 / 2000 / 2000 m³/h acoperă aplicații cu necesar ridicat de aer proaspăt și permit alegerea uneia dintre cele trei trepte.
Controlul BMS, temporizatorul și semnalele de monitorizare susțin integrarea în clădiri comerciale și tehnice. Presiunea statică de 110 / 132 / 176 Pa și eficiența de temperatură de 74 / 71 / 71% oferă repere concrete pentru proiectarea tubulaturii și evaluarea recuperării.
Caracteristici cheie ale modelului CH-HRV20AK2
Presiune statică de până la 176 Pa
Rezerva trebuie corelată cu pierderile de sarcină ale conductelor, filtrelor, grilelor și eventualelor amortizoare acustice, pentru ca debitul proiectat să fie atins fără funcționare forțată. Presiunea statică externă disponibilă este 110 / 132 / 176 Pa.
La această clasă de debit, geometria traseelor influențează direct consumul și zgomotul. Coturile strânse, reducțiile bruște și secțiunile subdimensionate trebuie evitate, iar măsurarea presiunii și a debitului la punerea în funcțiune confirmă reglajul corect al instalației.
Control BMS, temporizator și monitorizarea funcționării
Controlerul permite selectarea treptei, programare săptămânală, monitorizarea funcționării, alarmă de filtru și alarmă de defect. Integrarea BMS, controlul umidității și controlul CO₂ sunt prevăzute în arhitectura seriei conform configurației și accesoriilor alese.
Această diferență trebuie păstrată în proiect și în logica de control, pentru ca funcțiile configurate să corespundă exact echipamentului instalat. Modelele cu recuperator din aluminiu nu includ bypass-ul automat și free cooling-ul nocturn disponibile la unele unități cu recuperator celulozic.
Debit de până la 2000 m³ pe oră pe trei trepte
CH-HRV20AK2 lucrează pe trei trepte, cu debite de 1200 / 2000 / 2000 m³/h. Domeniul îl poziționează pentru aplicații cu volume mari de aer, unde ventilarea trebuie adaptată la ocupare și la variațiile de sarcină fără a pierde posibilitatea de funcționare la un nivel intermediar.
Echilibrarea dintre introducere și evacuare este esențială pentru stabilitatea presiunii în clădire. Debitul selectat se verifică la terminale după montaj, iar clapetele și secțiunile conductelor se ajustează astfel încât aerul să ajungă în zonele prevăzute de proiect.
Nivel sonor între 49 și 53 dB(A)
Nivelurile de presiune sonoră sunt 49 / 51 / 53 dB(A) pe L/M/H. Treapta potrivită se alege în funcție de programul clădirii și de cerințele acustice, folosind debitul maxim numai atunci când necesarul de ventilare îl justifică.
Poziția unității în plafonul tehnic, prinderile, racordurile flexibile și atenuatoarele pot reduce transmiterea vibrațiilor și a zgomotului către încăperile ocupate. Proiectarea acustică trebuie tratată împreună cu dimensionarea debitului, nu ca o corecție aplicată după instalare.
Putere absorbită de până la 1020 W și greutate de 112 kg
Alimentarea este 220–240 V / 50 Hz / 1 fază, cu circuit și protecții dimensionate pentru treapta de consum maxim. Puterea absorbită este 650 / 980 / 1020 W și curentul este 3.0 / 4.6 / 4.8 A pe treptele L/M/H, iar masa netă este 112 kg.
Montajul la plafon necesită puncte de suspendare calculate, spațiu tehnic pentru acces și panouri de vizitare suficiente pentru filtre și schimbător. Coordonarea timpurie cu structura, tubulatura și instalația electrică reduce intervențiile ulterioare și păstrează echipamentul accesibil pentru mentenanță.
Recuperator din aluminiu pentru schimb termic stabil
Schimbătorul din aluminiu este conceput pentru transfer termic între fluxul evacuat și aerul exterior, într-o configurație cu curgere încrucișată. Materialul oferă o soluție robustă pentru unități cu debite ridicate și păstrează separarea fizică dintre aerul viciat și aerul proaspăt introdus.
Valorile permit estimarea aportului recuperării în bilanțul energetic al sistemului de ventilare. Eficiența de temperatură este 74 / 71 / 71% pe treptele L/M/H, iar eficiența entalpică declarată este 73 / 71 / 71% în încălzire și 65 / 62 / 62% în răcire.
Specificații tehnice
| Model | CH-HRV20AK2 |
|---|---|
| Tip montaj | La plafon |
| Alimentare electrică | 220–240 V / 50 Hz / 1 fază |
| Debit aer L / M / H | 1200 / 2000 / 2000 m³/h |
| Presiune statică L / M / H | 110 / 132 / 176 Pa |
| Eficiență temperatură L / M / H | 74 / 71 / 71% |
| Eficiență entalpică încălzire L / M / H | 73 / 71 / 71% |
| Eficiență entalpică răcire L / M / H | 65 / 62 / 62% |
| Nivel sonor L / M / H | 49 / 51 / 53 dB(A) |
| Curent absorbit L / M / H | 3.0 / 4.6 / 4.8 A |
| Putere absorbită L / M / H | 650 / 980 / 1020 W |
| Greutate netă | 112 kg |
| Tip recuperator | Aluminiu |
| Număr trepte | 3 |
Funcții și opțiuni
| Selectare viteză | DA |
|---|---|
| Temporizator săptămânal | DA |
| Control extern | DA |
| Dezghețare automată | DA |
| Control CO₂ | OPȚIONAL |
| Alarmă filtru | DA |
| Alarmă defect | DA |
| Memorie setări | DA |
| Integrare BMS | DA |
| Monitorizare funcționare | DA |
| Bypass automat | NU |
| Free cooling nocturn | NU |
| Control umiditate | OPȚIONAL |
