Descriere

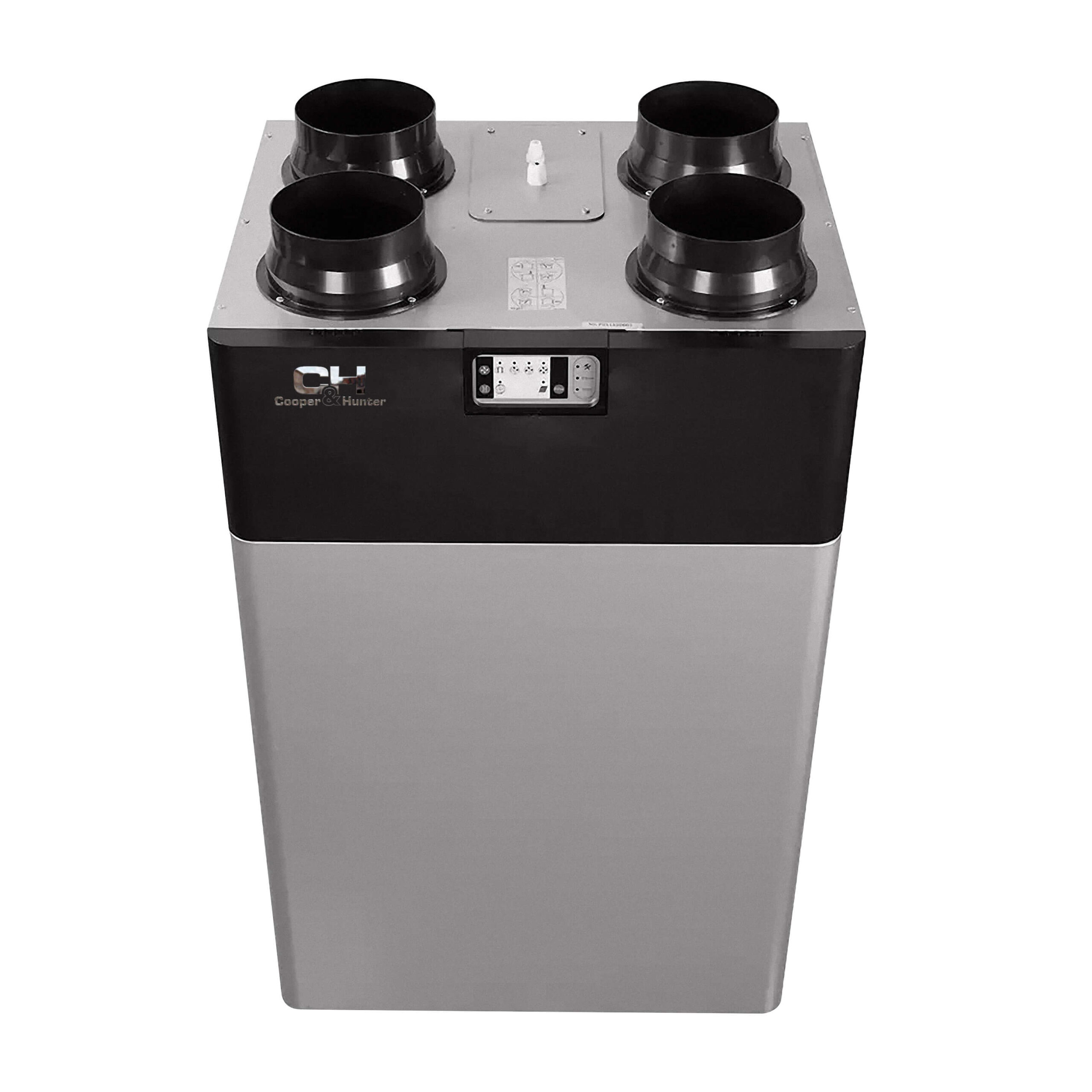

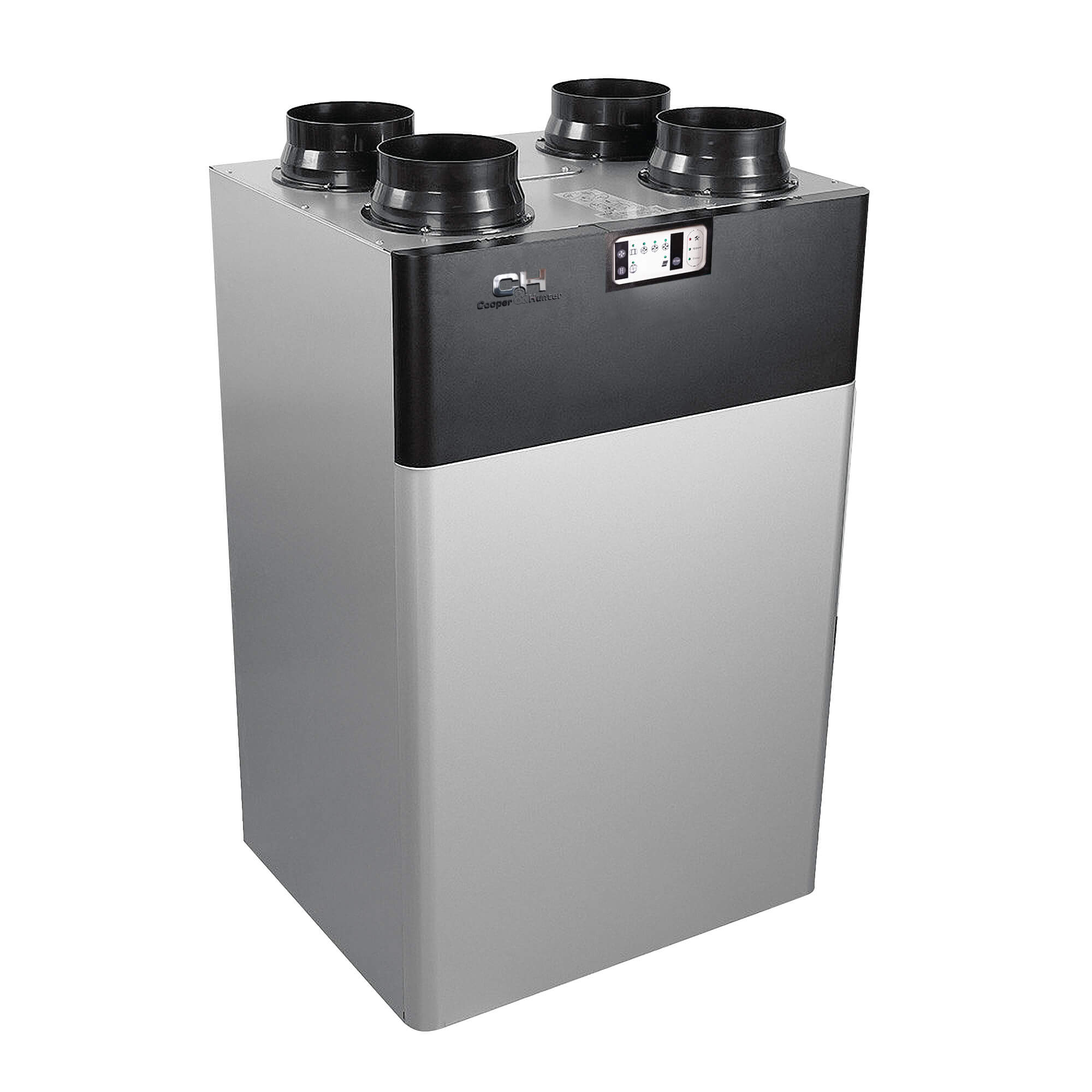

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria TKEC CH-HRV5TKEC
În utilizarea reală, CH-HRV5TKEC este o centrală compactă de ventilare cu recuperare de căldură pentru montaj pe perete, cu debit de 500 m³/h. Unitatea introduce aer proaspăt filtrat și evacuează aerul viciat, transferând o parte din energia fluxului extras pentru a reduce pierderile asociate ventilării directe.
Presiunea statică de 160 Pa, filtrarea G4, opțiunea HEPA H10 și racordurile de 200 mm oferă date clare pentru integrarea într-o locuință sau într-un spațiu comercial compact. Configurația combină monitorizarea CO₂, temperaturii și umidității cu opt trepte de ventilator, mod Automat, mod Somn și temporizator.
Caracteristici cheie ale modelului CH-HRV5TKEC
Monitorizarea CO₂, temperaturii și umidității
În utilizarea reală, în modul Automat, unitatea interpretează calitatea aerului și selectează nivelul de ventilare necesar, ceea ce ajută la evitarea funcționării inutile la debit maxim atunci când încăperea este puțin ocupată. Senzorii și afișajul permit urmărirea concentrației de CO₂, a temperaturii și a umidității.
Pentru utilizator, informațiile vizibile asigură o bază clară pentru reglaj și pentru evaluarea calității aerului. Ventilarea poate răspunde mai bine variațiilor de ocupare din timpul zilei, iar administrarea devine mai simplă în spații în care sursele de umiditate și CO₂ nu sunt constante.
Debit de aer de 500 m³ pe oră pentru ventilare controlată
În utilizarea reală, echipamentul CH-HRV5TKEC livrează un debit nominal de 500 m³/h și o presiune statică externă de 160 Pa. Parametrii îl recomandă pentru introducerea și evacuarea controlată a aerului în locuințe, birouri sau încăperi în care ventilarea naturală nu oferă un schimb de aer suficient și previzibil.
Unitatea lucrează ca parte a unui sistem echilibrat: aerul viciat este extras, iar aerul proaspăt este introdus după trecerea prin etapele de filtrare și recuperare. Dimensionarea conductelor și a grilelor trebuie realizată în raport cu debitul declarat, astfel încât distribuția să rămână uniformă și funcționarea să fie confortabilă.
Opt trepte și moduri Manual, Automat și Somn
Seria TKEC include modurile Manual, Automat și Somn. În modul Manual pot fi selectate opt trepte ale ventilatorului, în timp ce modul Somn menține funcționarea la nivelul minim și reduce luminozitatea afișajului, pentru a limita disconfortul în timpul nopții.
În utilizarea reală, temporizatorul permite organizarea programului de lucru fără intervenții repetate. Combinația dintre reglajul fin al debitului și modurile dedicate face posibilă adaptarea la perioade de ocupare intensă, utilizare obișnuită sau repaus, păstrând controlul direct atunci când este necesar.
Recuperare energetică de până la 88%

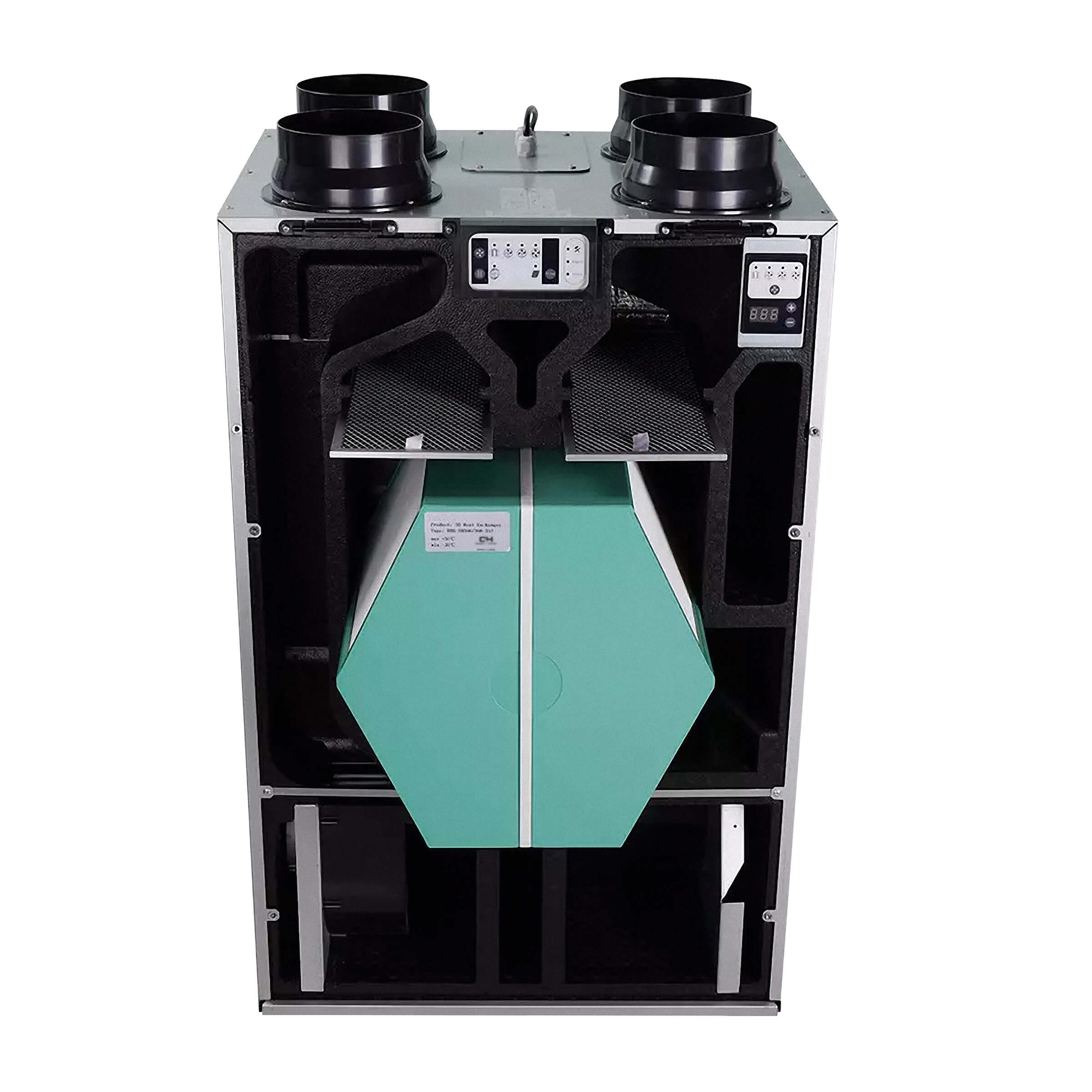

Schimbătorul recuperează o parte importantă din energia aerului evacuat. Eficiența de temperatură este 85%, iar rata de recuperare energetică ajunge la 88%, reducând sarcina suplimentară pe sistemul de încălzire sau răcire atunci când este necesar aer proaspăt.
În utilizarea reală, în sezonul rece păstrează mai mult din energia interioară, iar în perioadele calde atenuează diferența dintre aerul exterior și cel din încăpere, contribuind la un climat interior mai stabil. Recuperarea nu înlocuiește echipamentul de climatizare, dar limitează pierderile asociate ventilării directe.
Montaj mural flexibil și racorduri de 200 mm
Racordurile de 200 mm trebuie coordonate cu traseul de aer, iar dimensiunile de 655 × 625 × 1085 mm și greutatea de 50 kg trebuie luate în calcul la alegerea suportului. Unitatea este destinată montajului mural și permite atât instalarea directă în dreptul trecerilor prin perete, cât și o conectare laterală.
În utilizarea reală, alimentarea este 230 V / 50 Hz / 1 fază, puterea absorbită declarată este 412 W, iar nivelul de presiune sonoră este 39 dB(A). Un spațiu de service corect și o fixare rigidă ajută la păstrarea accesului, la limitarea vibrațiilor și la exploatarea sigură a echipamentului.
Filtrare G4 și purificare suplimentară HEPA H10
În utilizarea reală, configurația include filtrare G4 și o etapă suplimentară HEPA H10 pentru curățarea mai atentă a aerului introdus. Etapele de filtrare rețin particule înainte ca aerul exterior să ajungă în încăpere și protejează în același timp suprafețele interne ale unității.
Accesul pentru mentenanță trebuie păstrat liber, astfel încât operațiile periodice să poată fi efectuate fără demontarea instalației din jur. Filtrele trebuie verificate și înlocuite conform condițiilor reale de exploatare, deoarece încărcarea depinde de calitatea aerului exterior și de durata de funcționare.
Specificații tehnice
| Model | CH-HRV5TKEC |
|---|---|
| Tip montaj | Pe perete |
| Alimentare electrică | 230 V / 50 Hz / 1 fază |
| Debit de aer | 500 m³/h |
| Presiune statică externă | 160 Pa |
| Eficiență de temperatură | 85% |
| Rată de recuperare energetică | 88% |
| Putere absorbită | 412 W |
| Curent absorbit | 3.2 A |
| Nivel de presiune sonoră | 39 dB(A) |
| Clasă energetică | A |
| Greutate netă | 50 kg |
| Dimensiuni | 655 × 625 × 1085 mm |
| Diametru racord | 200 mm |
| Clasă filtru | G4 |
| Material carcasă | Oțel galvanizat |
| Izolație | Polipropilenă expandată |
| Domeniu de funcționare cu încălzitor | -25°C … +40°C |
| Domeniu de funcționare fără încălzitor | -10°C … +40°C |
Funcții și opțiuni
| Mod Manual | DA |
|---|---|
| Mod Automat | DA |
| Mod Somn | DA |
| Temporizator | DA |
| Afișare CO₂ | DA |
| Afișare temperatură | DA |
| Afișare umiditate | DA |

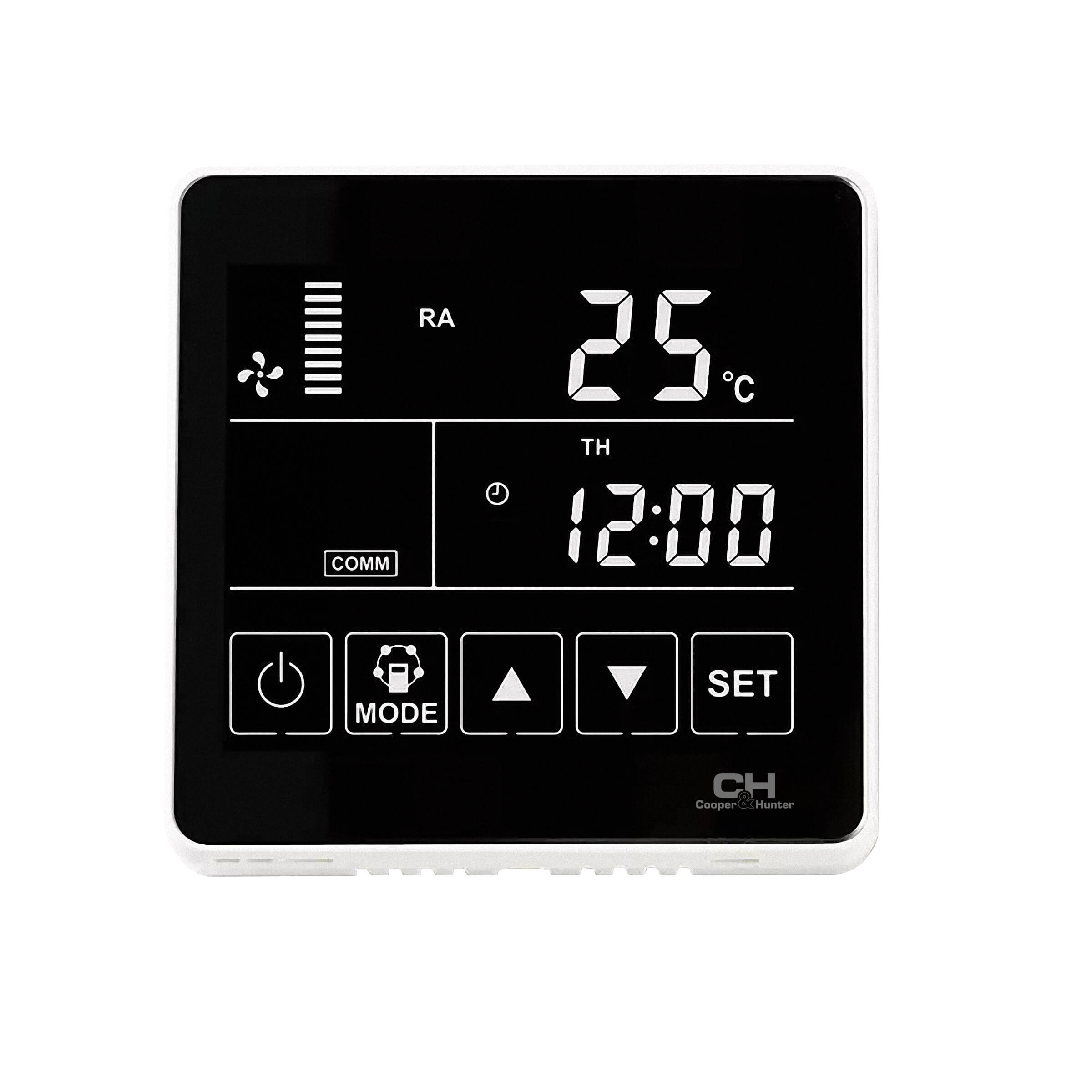

| Controler cu fir | OPȚIONAL |
| Filtru HEPA H10 | DA |
| Bypass | NU ESTE DECLARAT |
