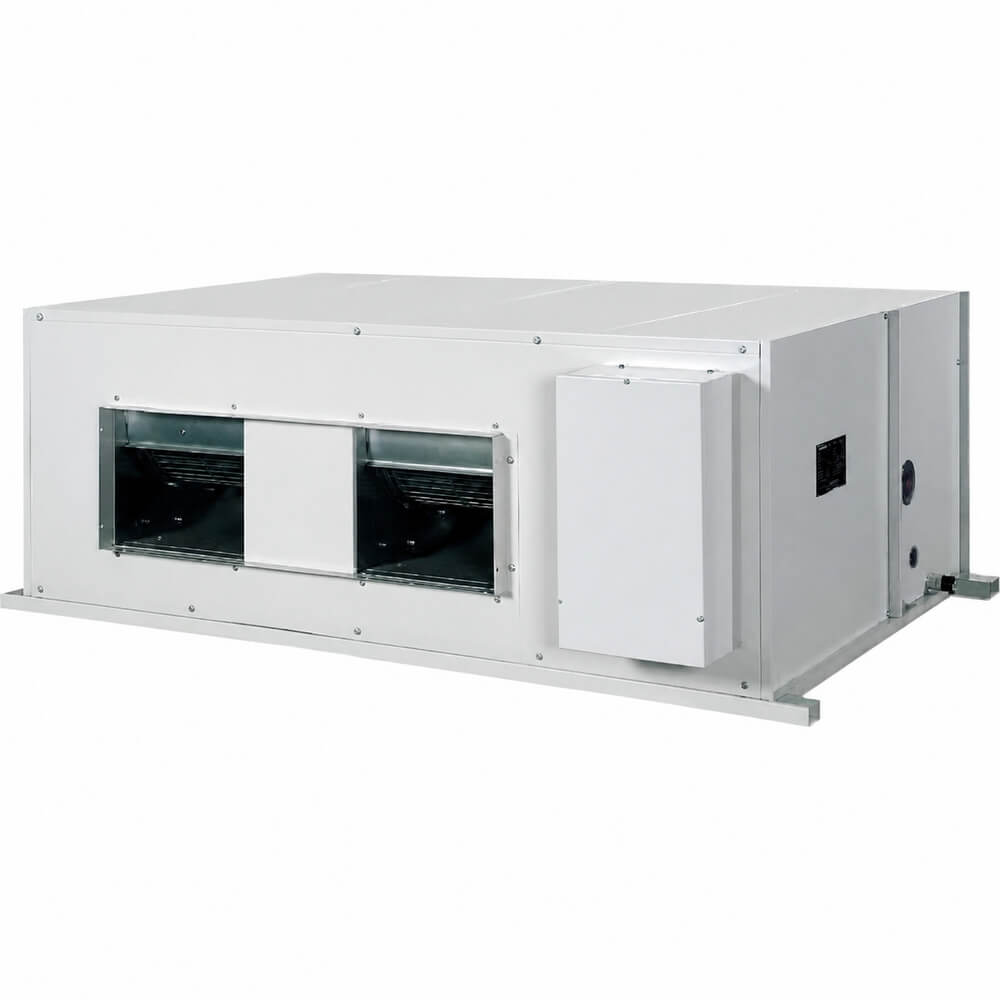

Cooper&Hunter CHV-5SA250NK – performanță nominală într-o configurație aer proaspăt
Cooper&Hunter CHV-5SA250NK combină controlul specific sistemelor VRF cu integrarea într-un traseu dedicat introducerii aerului exterior tratat. Configurația este potrivită pentru clădiri în care aportul de aer exterior este coordonat cu proiectul de ventilare și climatizare, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 25 kW la răcire și 18 kW la încălzire, iar debitul de aer declarat este 2500 m³/h. Datele nominale permit compararea modelului în cadrul seriei, în timp ce selecția finală rămâne legată de sarcina termică și de condițiile reale de montaj.
Caracteristici relevante pentru CHV-5SA250NK
Configurație aer proaspăt pentru integrarea în spațiu
Pentru CHV-5SA250NK, proiectarea pornește de la integrarea într-un traseu dedicat introducerii aerului exterior tratat și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — deplasarea aerului proaspăt prin tubulatură către zonele deservite — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.
Capacitate nominală pentru selecția în sistemul VRF
Capacitățile nominale ale modelului CHV-5SA250NK sunt 25 kW pentru răcire și 18 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.
Echilibru între debit și confort acustic
Debitul de aer este 2500 m³/h, iar presiunea sonoră este 47-54 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Caracteristici constructive ale seriei
Modelul CHV-5SA250NK se integrează în controlul sistemului VRF, astfel încât temperatura și regimul de funcționare să poată fi coordonate cu celelalte unități interioare. Tipul controlerului și accesoriile se aleg separat, conform cerințelor proiectului.
Automatizarea trebuie să țină cont de programul clădirii, de scenariile de ocupare și de permisiunile utilizatorilor. Dotările opționale și accesoriile de control se confirmă din documentația sistemului VRF sau a controlerului ales.
Racorduri frigorifice și evacuarea condensului
Racordul de lichid are diametrul de 12.7 mm, iar racordul de gaz de 22.2 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Date de montaj pentru coordonarea tehnică
Unitatea are dimensiunile 1483 × 791 × 385 mm și o greutate netă de 82 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 380-415V/3Ph/50Hz, iar puterea absorbită este 1240 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Aer proaspăt |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 25 kW |
| Capacitate de încălzire (kW) | 18 kW |
| Putere absorbită (W) | 1240 W |
| Presiune sonoră (dB(A)) | 47-54 dB(A) |
| Debit Aer (m³/h) | 2500 m³/h |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 1483×791×385 mm |
| Dimensiuni ambalaj (mm) | 1575×880×385 mm |
| Greutate netă (kg) | 82 kg |
| Greutate brută (kg) | 104 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 12.7 mm |
| Diametru conductă gaz (mm) | 22.2 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 25×2.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 380-415V/3Ph/50Hz V/Ph/Hz |
| Curent siguranță (A) | 10 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
