CHV-5SCT100NK2 – control VRF și distribuție adaptată tipului casetă bidirecțională

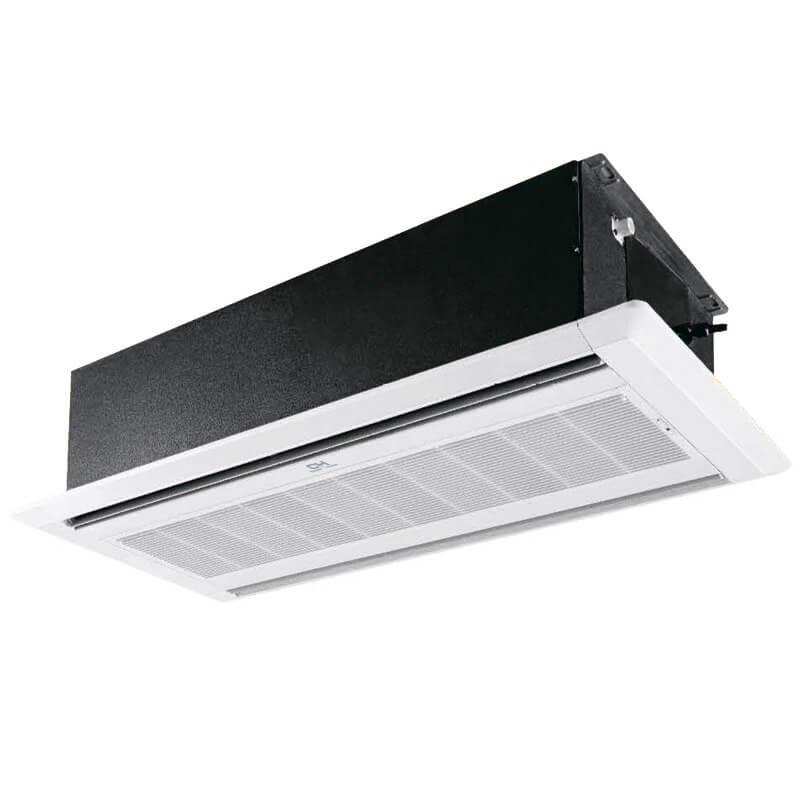

Cooper&Hunter CHV-5SCT100NK2 combină controlul specific sistemelor VRF cu montajul în plafon fals și orientarea fluxului pe două laturi. Configurația este potrivită pentru coridoare, zone perimetrale și încăperi în care aerul trebuie ghidat pe două axe, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 10.0 kW la răcire și 11.2 kW la încălzire, iar debitul de aer declarat este 1470/1310/1275 m³/h. Dimensionarea corectă pornește de la sarcina clădirii și continuă cu verificarea debitului, a nivelului sonor și a spațiului disponibil pentru instalare.
Caracteristici relevante pentru CHV-5SCT100NK2
Montaj pregătit împreună cu traseele instalației
Pentru CHV-5SCT100NK2, proiectarea pornește de la montajul în plafon fals și orientarea fluxului pe două laturi și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — distribuția bidirecțională, potrivită unei geometrii alungite a încăperii — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TE04, cu dimensiuni de 1660 × 710 × 28 mm.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.
Răcire și încălzire într-un singur terminal VRF
Capacitățile nominale ale modelului CHV-5SCT100NK2 sunt 10.0 kW pentru răcire și 11.2 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.
Debit de aer 1470/1310/1275 m³/h și presiune sonoră 41/39/37 dB(A)
Debitul de aer este 1470/1310/1275 m³/h, iar presiunea sonoră este 41/39/37 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Dotări utile în utilizarea zilnică
Modelul CHV-5SCT100NK2 se integrează în controlul sistemului VRF, astfel încât temperatura și regimul de funcționare să poată fi coordonate cu celelalte unități interioare. Tipul controlerului și accesoriile se aleg separat, conform cerințelor proiectului.
Automatizarea trebuie să țină cont de programul clădirii, de scenariile de ocupare și de permisiunile utilizatorilor. Dotările opționale și accesoriile de control se confirmă din documentația sistemului VRF sau a controlerului ales.
Conexiuni tehnice coordonate înainte de montaj
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Repere electrice și constructive pentru instalare
Unitatea are dimensiunile 1350 × 280 × 630 mm și o greutate netă de 40.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 90 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Casetă bidirecțională |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 10.0 kW |
| Capacitate de încălzire (kW) | 11.2 kW |
| Curent nominal (A) | 0.62 A |
| Putere absorbită (W) | 90 W |
| Presiune sonoră (dB(A)) | 41/39/37 dB(A) |
| Debit Aer (m³/h) | 1470/1310/1275 m³/h |
Unitate internă
| Model panou | TE04 |
| Dimensiuni panou (mm) | 1660×710×28 mm |
| Dimensiuni ambalaj panou (mm) | 1787×840×115 mm |
| Greutate netă panou (kg) | 9.5 kg |
| Greutate brută panou (kg) | 15.5 kg |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 1350×280×630 mm |
| Dimensiuni ambalaj (mm) | 1588×737×350 mm |
| Greutate netă (kg) | 40.5 kg |
| Greutate brută (kg) | 50.5 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 9.52 mm |
| Diametru conductă gaz (mm) | 15.9 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 25×2.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 230V/1/50 V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
