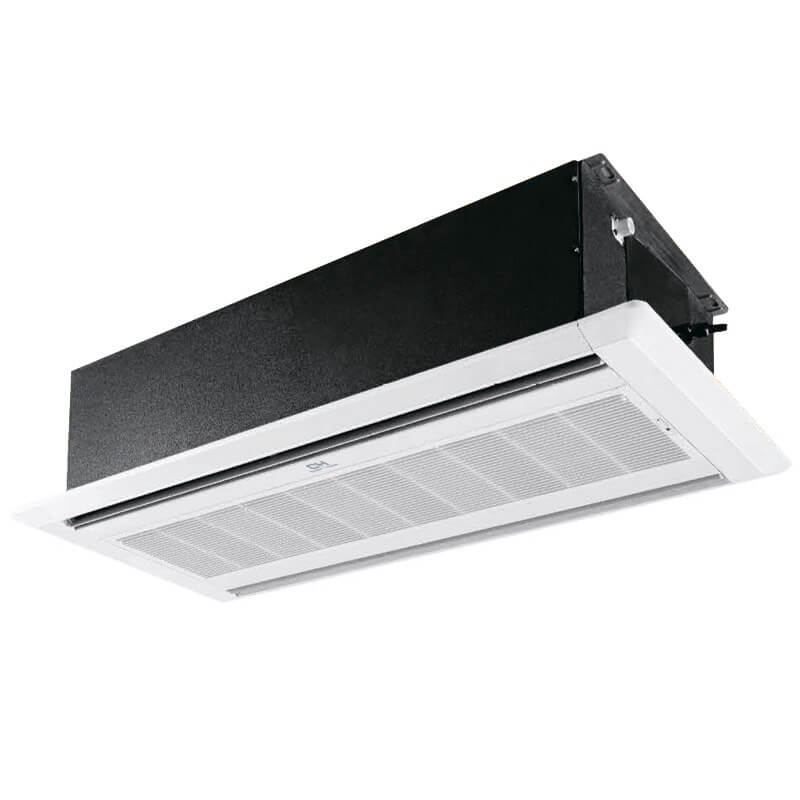

Unitatea interioară VRF Cooper&Hunter CHV-5SCT112NK2 pentru climatizare zonală
Cooper&Hunter CHV-5SCT112NK2 aduce controlul individual al temperaturii într-o configurație concepută pentru montajul în plafon fals și orientarea fluxului pe două laturi. Configurația este potrivită pentru coridoare, zone perimetrale și încăperi în care aerul trebuie ghidat pe două axe, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 11.2 kW la răcire și 12.5 kW la încălzire, iar debitul de aer declarat este 1470/1310/1275 m³/h. În proiect, capacitatea nominală se verifică împreună cu geometria încăperii, regimul de utilizare și cerințele instalației VRF.
Caracteristici relevante pentru CHV-5SCT112NK2
Integrare arhitecturală și acces pentru service
Pentru CHV-5SCT112NK2, proiectarea pornește de la montajul în plafon fals și orientarea fluxului pe două laturi și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — distribuția bidirecțională, potrivită unei geometrii alungite a încăperii — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TE04, cu dimensiuni de 1660 × 710 × 28 mm.
Unitatea trebuie să rămână accesibilă pentru verificarea filtrului, a tăvii de condens, a conexiunilor electrice și a componentelor frigorifice. Un acces prevăzut din faza de proiect reduce intervențiile asupra finisajelor.
11.2 kW la răcire și 12.5 kW la încălzire
Capacitățile nominale ale modelului CHV-5SCT112NK2 sunt 11.2 kW pentru răcire și 12.5 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Proiectantul corelează sarcina sensibilă și latentă cu regimul de funcționare, condițiile exterioare și simultaneitatea sistemului. Astfel, modelul este ales ca parte a ansamblului VRF, nu doar după valoarea nominală din catalog.
Circulația aerului pe treptele de funcționare
Debitul de aer este 1470/1310/1275 m³/h, iar presiunea sonoră este 41/39/37 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Controlul fluxului și întreținerea curentă
Modelul CHV-5SCT112NK2 se integrează în controlul sistemului VRF, astfel încât temperatura și regimul de funcționare să poată fi coordonate cu celelalte unități interioare. Tipul controlerului și accesoriile se aleg separat, conform cerințelor proiectului.
Automatizarea trebuie să țină cont de programul clădirii, de scenariile de ocupare și de permisiunile utilizatorilor. Dotările opționale și accesoriile de control se confirmă din documentația sistemului VRF sau a controlerului ales.
Circuit frigorific și drenaj accesibile
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Dimensiuni 1491 × 630 × 280 mm și greutate netă 40.5 kg
Unitatea are dimensiunile 1491 × 630 × 280 mm și o greutate netă de 40.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 90 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Casetă bidirecțională |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 11.2 kW |
| Capacitate de încălzire (kW) | 12.5 kW |
| Curent nominal (A) | 0.62 A |
| Putere absorbită (W) | 90 W |
| Presiune sonoră (dB(A)) | 41/39/37 dB(A) |
| Debit Aer (m³/h) | 1470/1310/1275 m³/h |
Unitate internă
| Model panou | TE04 |
| Dimensiuni panou (mm) | 1660×710×28 mm |
| Dimensiuni ambalaj panou (mm) | 1787×840×115 mm |
| Greutate netă panou (kg) | 9.5 kg |
| Greutate brută panou (kg) | 15.5 kg |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 1491×630×280 mm |
| Dimensiuni ambalaj (mm) | 1588×737×350 mm |
| Greutate netă (kg) | 40.5 kg |
| Greutate brută (kg) | 50.5 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 9.52 mm |
| Diametru conductă gaz (mm) | 15.9 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 25×2.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 230V/1/50 V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
