Descriere

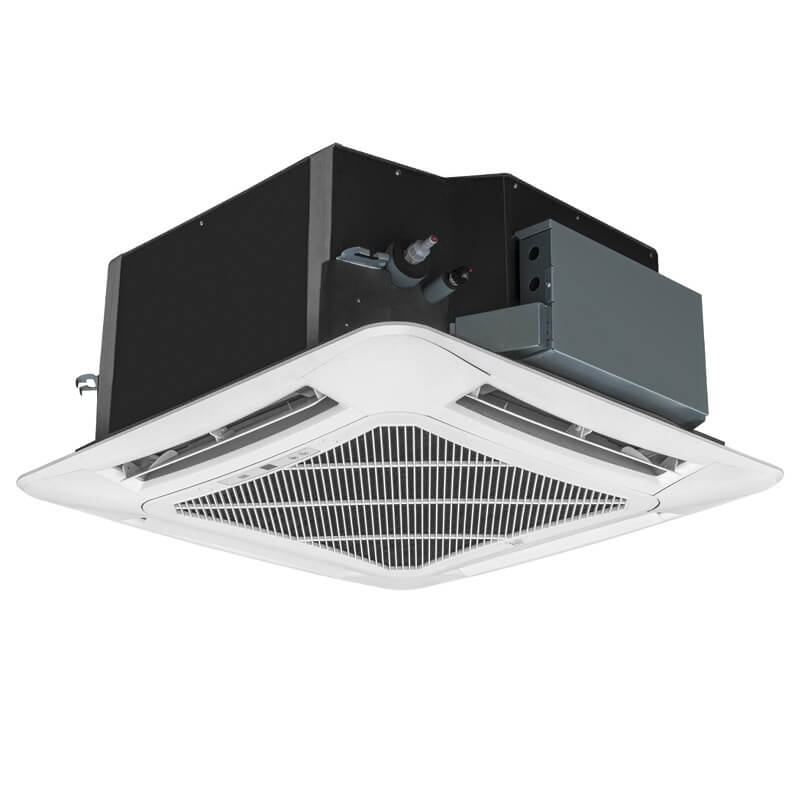

Cooper&Hunter CHV-5SC140NK2 – performanță nominală într-o configurație casetă cu distribuție circulară
Cooper&Hunter CHV-5SC140NK2 combină controlul specific sistemelor VRF cu integrarea centrală în plafonul fals. Configurația este potrivită pentru spații deschise, birouri și zone comerciale care cer o acoperire echilibrată, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 14 kW la răcire și 16 kW la încălzire, iar debitul de aer declarat este 1860/1500/1150 m³/h. Datele nominale permit compararea modelului în cadrul seriei, în timp ce selecția finală rămâne legată de sarcina termică și de condițiile reale de montaj.
Caracteristici relevante pentru CHV-5SC140NK2
Configurație casetă cu distribuție circulară pentru integrarea în spațiu
Pentru CHV-5SC140NK2, proiectarea pornește de la integrarea centrală în plafonul fals și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — dispersia aerului pe mai multe direcții în jurul panoului — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TF06, cu dimensiuni de 950 × 950 × 65 mm.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.
Capacitate nominală pentru selecția în sistemul VRF
Capacitățile nominale ale modelului CHV-5SC140NK2 sunt 14 kW pentru răcire și 16 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.
Echilibru între debit și confort acustic
Debitul de aer este 1860/1500/1150 m³/h, iar presiunea sonoră este 43/41/38 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Caracteristici constructive ale seriei
În configurația declarată pentru CHV-5SC140NK2 sunt menționate Distribuție Aer pe 4 Direcții, Ventilator cu 3 Trepte, Pompă de Condens Inclusă și Unghi Reglabil al Flapsurilor 30-60°. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Filtru Lavabil. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Racorduri frigorifice și evacuarea condensului
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Date de montaj pentru coordonarea tehnică
Unitatea are dimensiunile 840 × 840 × 320 (corp înalt) mm și o greutate netă de 7/11 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 110 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Casetă cu distribuție circulară |
| Funcții | Distribuție Aer pe 4 Direcții, Ventilator cu 3 Trepte, Pompă de Condens Inclusă, Unghi Reglabil al Flapsurilor 30-60°, Filtru Lavabil |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 14 kW |
| Capacitate de încălzire (kW) | 16 kW |
| Curent nominal (A) | 0.5 A |
| Putere absorbită (W) | 110 W |
| Presiune sonoră (dB(A)) | 43/41/38 dB(A) |
| Debit Aer (m³/h) | 1860/1500/1150 m³/h |
Unitate internă
| Model panou | TF06 |
| Dimensiuni panou (mm) | 950×950×65 mm |
| Dimensiuni ambalaj panou (mm) | 1030×1017×95 mm |
| Greutate netă panou (kg) | 6 kg |
| Greutate brută panou (kg) | 9.5 kg |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 840×840×320 (corp înalt) mm |
| Dimensiuni ambalaj (mm) | 1033×1038×133 mm |
| Greutate netă (kg) | 7/11 kg |
| Greutate brută (kg) | 42 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 9.52 mm |
| Diametru conductă gaz (mm) | 15.9 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 25×2.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 230V/1/50 V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
