Descriere

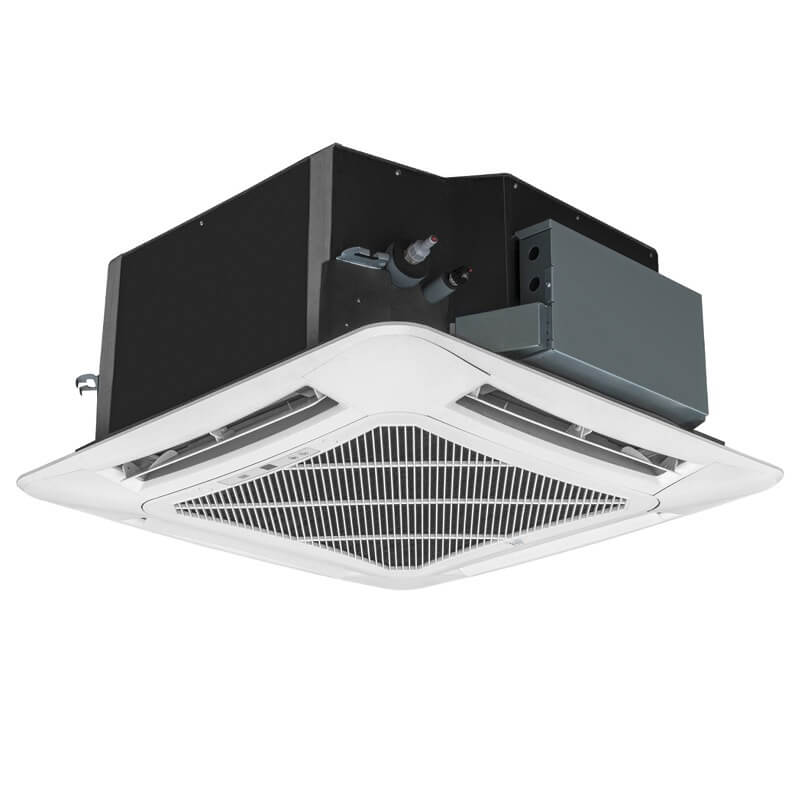

CHV-5SC45NK2 – control VRF și distribuție adaptată tipului casetă cu distribuție circulară
Cooper&Hunter CHV-5SC45NK2 integrează climatizarea VRF într-o soluție orientată către integrarea centrală în plafonul fals. Configurația este potrivită pentru spații deschise, birouri și zone comerciale care cer o acoperire echilibrată, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 4.5 kW la răcire și 5 kW la încălzire, iar debitul de aer declarat este 750/650/550 m³/h. Dimensionarea corectă pornește de la sarcina clădirii și continuă cu verificarea debitului, a nivelului sonor și a spațiului disponibil pentru instalare.
Caracteristici relevante pentru CHV-5SC45NK2
Montaj pregătit împreună cu traseele instalației
Pentru CHV-5SC45NK2, proiectarea pornește de la integrarea centrală în plafonul fals și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — dispersia aerului pe mai multe direcții în jurul panoului — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TF06, cu dimensiuni de 950 × 950 × 65 mm.
În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.
Răcire și încălzire într-un singur terminal VRF
Capacitățile nominale ale modelului CHV-5SC45NK2 sunt 4.5 kW pentru răcire și 5 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.
Debit de aer 750/650/550 m³/h și presiune sonoră 36/34/31 dB(A)
Debitul de aer este 750/650/550 m³/h, iar presiunea sonoră este 36/34/31 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Dotări utile în utilizarea zilnică
În configurația declarată pentru CHV-5SC45NK2 sunt menționate Distribuție Aer pe 4 Direcții, Ventilator cu 3 Trepte, Pompă de Condens Inclusă și Unghi Reglabil al Flapsurilor 30-60°. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Filtru Lavabil, Design Ultra-Slim. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Conexiuni tehnice coordonate înainte de montaj
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 12.7 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Repere electrice și constructive pentru instalare
Unitatea are dimensiunile 840 × 840 × 190 (amprentă×înălțime, corp slim) mm și o greutate netă de 22.5/29.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 48 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Casetă cu distribuție circulară |
| Funcții | Distribuție Aer pe 4 Direcții, Ventilator cu 3 Trepte, Pompă de Condens Inclusă, Unghi Reglabil al Flapsurilor 30-60°, Filtru Lavabil, Design Ultra-Slim |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 4.5 kW |
| Capacitate de încălzire (kW) | 5 kW |
| Curent nominal (A) | 0.2 A |
| Putere absorbită (W) | 48 W |
| Presiune sonoră (dB(A)) | 36/34/31 dB(A) |
| Debit Aer (m³/h) | 750/650/550 m³/h |
Unitate internă
| Model panou | TF06 |
| Dimensiuni panou (mm) | 950×950×65 mm |
| Dimensiuni ambalaj panou (mm) | 1030×1017×95 mm |
| Greutate netă panou (kg) | 6 kg |
| Greutate brută panou (kg) | 9.5 kg |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 840×840×190 (amprentă×înălțime, corp slim) mm |
| Dimensiuni ambalaj (mm) | 963×963×272 mm |
| Greutate netă (kg) | 22.5/29.5 kg |
| Greutate brută (kg) | 35 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 6.35 mm |
| Diametru conductă gaz (mm) | 12.7 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 25×2.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 230V/1/50 V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
