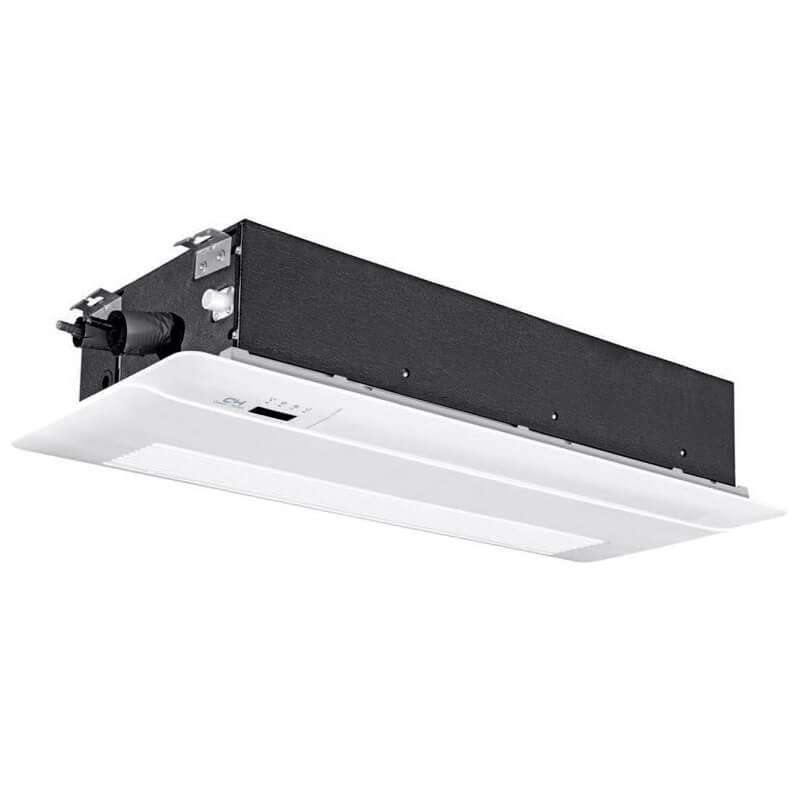

Unitate internă VRF tip casetă unidirecțională Cooper&Hunter CHV-5SCW22NK

Descriere

CHV-5SCW22NK – control VRF și distribuție adaptată tipului casetă unidirecțională

Cooper&Hunter CHV-5SCW22NK integrează climatizarea VRF într-o soluție orientată către montajul perimetral într-un plafon fals cu spațiu controlat. Configurația este potrivită pentru camere de hotel, birouri înguste și zone în care fluxul trebuie orientat precis, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.

Modelul are o capacitate nominală de 2.2 kW la răcire și 2.5 kW la încălzire, iar debitul de aer declarat este 600/500/450 m³/h. Dimensionarea corectă pornește de la sarcina clădirii și continuă cu verificarea debitului, a nivelului sonor și a spațiului disponibil pentru instalare.

Caracteristici relevante pentru CHV-5SCW22NK

Montaj pregătit împreună cu traseele instalației

Pentru CHV-5SCW22NK, proiectarea pornește de la montajul perimetral într-un plafon fals cu spațiu controlat și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — refularea pe o singură direcție, ușor de coordonat cu mobilierul și circulațiile — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TD01, cu dimensiuni de 1262 × 533 × 106 mm.

În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.

Răcire și încălzire într-un singur terminal VRF

Capacitățile nominale ale modelului CHV-5SCW22NK sunt 2.2 kW pentru răcire și 2.5 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.

În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.

Debit de aer 600/500/450 m³/h și presiune sonoră 36/32/28 dB(A)

Debitul de aer este 600/500/450 m³/h, iar presiunea sonoră este 36/32/28 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.

Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.

Dotări utile în utilizarea zilnică

În configurația declarată pentru CHV-5SCW22NK sunt menționate Pompă de Condens Inclusă, Funcționare Silențioasă, Panou Detașabil Lavabil și Filtru Lavabil. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.

Lista mai include Valvă de Expansiune Electronică (EEV), Înălțime de Instalare până la 3,5 m, Ventilator cu 3 Trepte. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.

Conexiuni tehnice coordonate înainte de montaj

Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 9.52 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.

Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.

Repere electrice și constructive pentru instalare

Unitatea are dimensiunile 987×178×385 mm și o greutate netă de 20 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.

Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 30 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.

Specificațiile produsului

Informații generale

Tip unitate	Casetă unidirecțională
Funcții	Pompă de Condens Inclusă, Funcționare Silențioasă, Panou Detașabil Lavabil, Filtru Lavabil, Valvă de Expansiune Electronică (EEV), Înălțime de Instalare până la 3,5 m, Ventilator cu 3 Trepte

Performanță și eficiență energetică

Capacitate de răcire (kW)	2.2 kW
Capacitate de încălzire (kW)	2.5 kW
Curent nominal (A)	0.2 A
Putere absorbită (W)	30 W
Presiune sonoră (dB(A))	36/32/28 dB(A)
Debit Aer (m³/h)	600/500/450 m³/h
