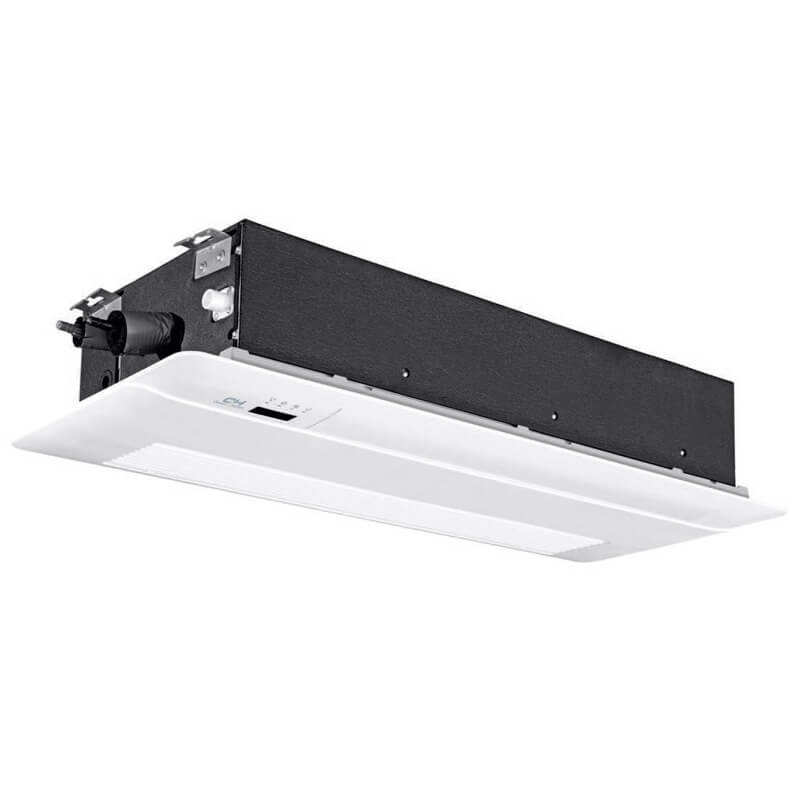

Unitate internă VRF tip casetă unidirecțională Cooper&Hunter CHV-5SCW45NK

Descriere

Cooper&Hunter CHV-5SCW45NK – unitate internă VRF tip casetă unidirecțională pentru integrare atentă în proiect

Cooper&Hunter CHV-5SCW45NK susține climatizarea zonală printr-o construcție destinată pentru montajul perimetral într-un plafon fals cu spațiu controlat. Configurația este potrivită pentru camere de hotel, birouri înguste și zone în care fluxul trebuie orientat precis, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.

Modelul are o capacitate nominală de 4.5 kW la răcire și 5 kW la încălzire, iar debitul de aer declarat este 830/600/500 m³/h. Alegerea modelului trebuie corelată cu necesarul calculat al încăperii, traseele frigorifice și modul în care va fi distribuit aerul.

Caracteristici relevante pentru CHV-5SCW45NK

Poziționare și distribuție coordonate cu amenajarea

Pentru CHV-5SCW45NK, proiectarea pornește de la montajul perimetral într-un plafon fals cu spațiu controlat și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — refularea pe o singură direcție, ușor de coordonat cu mobilierul și circulațiile — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TD01, cu dimensiuni de 1200 × 460 × 55 mm.

În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.

Putere termică raportată la necesarul calculat

Capacitățile nominale ale modelului CHV-5SCW45NK sunt 4.5 kW pentru răcire și 5 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.

În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.

Parametri de ventilare pentru regimul ocupat

Debitul de aer este 830/600/500 m³/h, iar presiunea sonoră este 40/35/30 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.

Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.

Funcții selectate pentru control și exploatare

În configurația declarată pentru CHV-5SCW45NK sunt menționate Pompă de Condens Inclusă, Funcționare Silențioasă, Panou Detașabil Lavabil și Filtru Lavabil. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.

Lista mai include Valvă de Expansiune Electronică (EEV), Înălțime de Instalare până la 3,5 m, Ventilator cu 3 Trepte. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.

Trasee pregătite pentru agent frigorific și drenaj

Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 12.7 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.

Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.

Gabarit, alimentare și acces pentru intervenții

Unitatea are dimensiunile 987×178×385 mm și o greutate netă de 21 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.

Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 45 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.

Specificațiile produsului

Informații generale

Tip unitate	Casetă unidirecțională
Funcții	Pompă de Condens Inclusă, Funcționare Silențioasă, Panou Detașabil Lavabil, Filtru Lavabil, Valvă de Expansiune Electronică (EEV), Înălțime de Instalare până la 3,5 m, Ventilator cu 3 Trepte

Performanță și eficiență energetică

Capacitate de răcire (kW)	4.5 kW
Capacitate de încălzire (kW)	5 kW
Curent nominal (A)	0.3 A
Putere absorbită (W)	45 W
Presiune sonoră (dB(A))	40/35/30 dB(A)
Debit Aer (m³/h)	830/600/500 m³/h
