Descriere

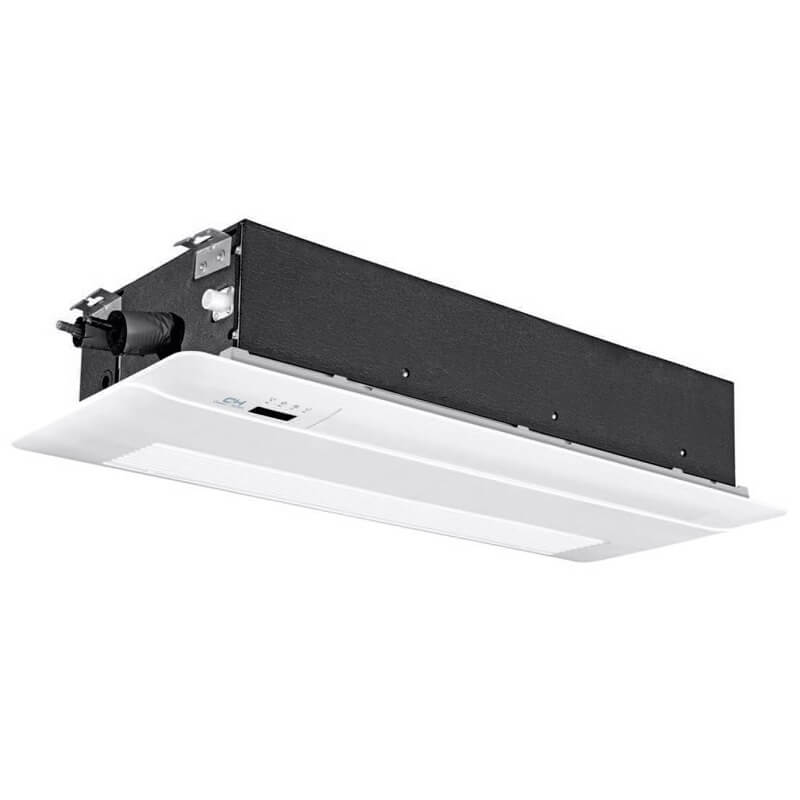

CHV-5SCW50NK – control VRF și distribuție adaptată tipului casetă unidirecțională
Cooper&Hunter CHV-5SCW50NK combină controlul specific sistemelor VRF cu montajul perimetral într-un plafon fals cu spațiu controlat. Configurația este potrivită pentru camere de hotel, birouri înguste și zone în care fluxul trebuie orientat precis, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 5 kW la răcire și 5.6 kW la încălzire, iar debitul de aer declarat este 830/600/500 m³/h. Dimensionarea corectă pornește de la sarcina clădirii și continuă cu verificarea debitului, a nivelului sonor și a spațiului disponibil pentru instalare.
Caracteristici relevante pentru CHV-5SCW50NK
Montaj pregătit împreună cu traseele instalației
Pentru CHV-5SCW50NK, proiectarea pornește de la montajul perimetral într-un plafon fals cu spațiu controlat și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — refularea pe o singură direcție, ușor de coordonat cu mobilierul și circulațiile — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TD01, cu dimensiuni de 1200 × 460 × 55 mm.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.
Răcire și încălzire într-un singur terminal VRF
Capacitățile nominale ale modelului CHV-5SCW50NK sunt 5 kW pentru răcire și 5.6 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.
Debit de aer 830/600/500 m³/h și presiune sonoră 40/35/30 dB(A)
Debitul de aer este 830/600/500 m³/h, iar presiunea sonoră este 40/35/30 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Dotări utile în utilizarea zilnică
În configurația declarată pentru CHV-5SCW50NK sunt menționate Pompă de Condens Inclusă, Funcționare Silențioasă, Panou Detașabil Lavabil și Filtru Lavabil. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Valvă de Expansiune Electronică (EEV), Înălțime de Instalare până la 3,5 m, Ventilator cu 3 Trepte. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Conexiuni tehnice coordonate înainte de montaj
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 12.7 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Repere electrice și constructive pentru instalare
Unitatea are dimensiunile 987×178×385 mm și o greutate netă de 21 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 45 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Casetă unidirecțională |
| Funcții | Pompă de Condens Inclusă, Funcționare Silențioasă, Panou Detașabil Lavabil, Filtru Lavabil, Valvă de Expansiune Electronică (EEV), Înălțime de Instalare până la 3,5 m, Ventilator cu 3 Trepte |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 5 kW |
| Capacitate de încălzire (kW) | 5.6 kW |
| Curent nominal (A) | 0.3 A |
| Putere absorbită (W) | 45 W |
| Presiune sonoră (dB(A)) | 40/35/30 dB(A) |
| Debit Aer (m³/h) | 830/600/500 m³/h |
Unitate internă
| Model panou | TD01 |
| Dimensiuni panou (mm) | 1200×460×55 mm |
| Dimensiuni ambalaj panou (mm) | 1262×533×106 mm |
| Greutate netă panou (kg) | 4.2 kg |
| Greutate brută panou (kg) | 6 kg |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 987×178×385 mm |
| Dimensiuni ambalaj (mm) | 1265×118×536 mm |
| Greutate netă (kg) | 21 kg |
| Greutate brută (kg) | 28.5 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 6.35 mm |
| Diametru conductă gaz (mm) | 12.7 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 25×2.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 220-240V/1/50 V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
