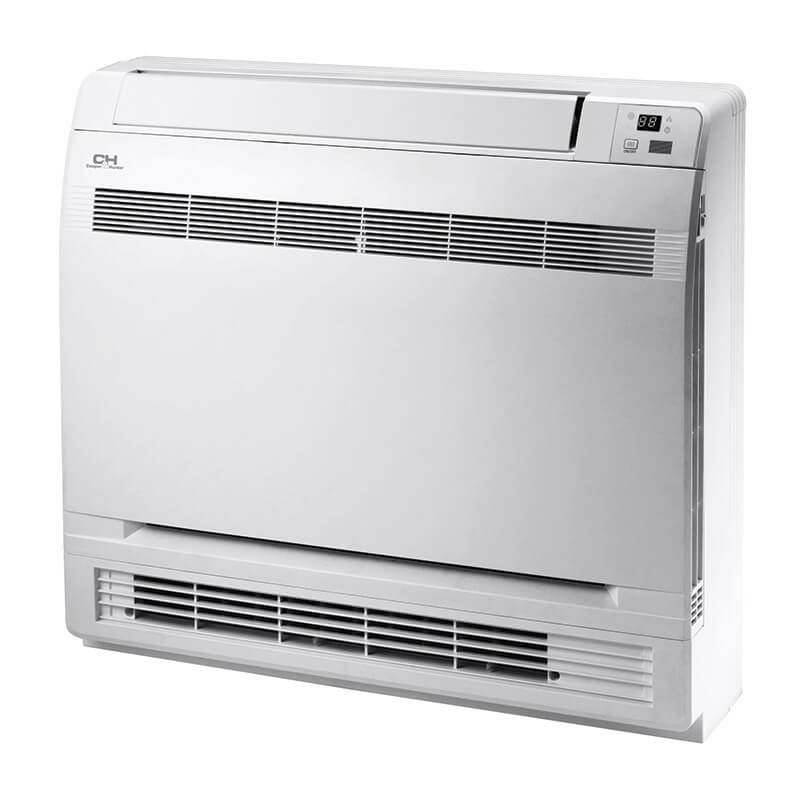

Cooper&Hunter CHV-5SK36NK – unitate internă VRF tip consolă pentru integrare atentă în proiect
Cooper&Hunter CHV-5SK36NK aduce controlul individual al temperaturii într-o configurație concepută pentru montajul aparent la partea inferioară a peretelui. Configurația este potrivită pentru renovări, camere cu parapet și spații fără plafon fals disponibil, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 3.6 kW la răcire și 4 kW la încălzire, iar debitul de aer declarat este 480/400/310 m³/h. Alegerea modelului trebuie corelată cu necesarul calculat al încăperii, traseele frigorifice și modul în care va fi distribuit aerul.
Caracteristici relevante pentru CHV-5SK36NK
Poziționare și distribuție coordonate cu amenajarea
Pentru CHV-5SK36NK, proiectarea pornește de la montajul aparent la partea inferioară a peretelui și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — distribuția aerului de la nivelul inferior al încăperii — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Unitatea trebuie să rămână accesibilă pentru verificarea filtrului, a tăvii de condens, a conexiunilor electrice și a componentelor frigorifice. Un acces prevăzut din faza de proiect reduce intervențiile asupra finisajelor.
Putere termică raportată la necesarul calculat
Capacitățile nominale ale modelului CHV-5SK36NK sunt 3.6 kW pentru răcire și 4 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Proiectantul corelează sarcina sensibilă și latentă cu regimul de funcționare, condițiile exterioare și simultaneitatea sistemului. Astfel, modelul este ales ca parte a ansamblului VRF, nu doar după valoarea nominală din catalog.
Parametri de ventilare pentru regimul ocupat
Debitul de aer este 480/400/310 m³/h, iar presiunea sonoră este 40/37/32 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Funcții selectate pentru control și exploatare
În configurația declarată pentru CHV-5SK36NK sunt menționate Design Ultra-Slim, Refulare Aer Rece prin Partea Superioară, Refulare Aer Cald la Nivelul Podelei și Ventilator Multi-Treaptă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Panou Detașabil Lavabil. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Trasee pregătite pentru agent frigorific și drenaj
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 9.52 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 17.2×1.0 (Ø17.2 exterior, perete 1.0 mm). Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Gabarit, alimentare și acces pentru intervenții
Unitatea are dimensiunile 700 × 215 × 600 mm și o greutate netă de 16 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50Hz, iar puterea absorbită este 20 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Consolă |
| Funcții | Design Ultra-Slim, Refulare Aer Rece prin Partea Superioară, Refulare Aer Cald la Nivelul Podelei, Ventilator Multi-Treaptă, Panou Detașabil Lavabil |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 3.6 kW |
| Capacitate de încălzire (kW) | 4 kW |
| Curent nominal (A) | 0.25 A |
| Putere absorbită (W) | 20 W |
| Presiune sonoră (dB(A)) | 40/37/32 dB(A) |
| Debit Aer (m³/h) | 480/400/310 m³/h |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 700×215×600 mm |
| Dimensiuni ambalaj (mm) | 780×682×285 mm |
| Greutate netă (kg) | 16 kg |
| Greutate brută (kg) | 19 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 6.35 mm |
| Diametru conductă gaz (mm) | 9.52 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 17.2×1.0 (Ø17.2 exterior, perete 1.0 mm) mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 220-240V/1/50Hz V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
