Descriere

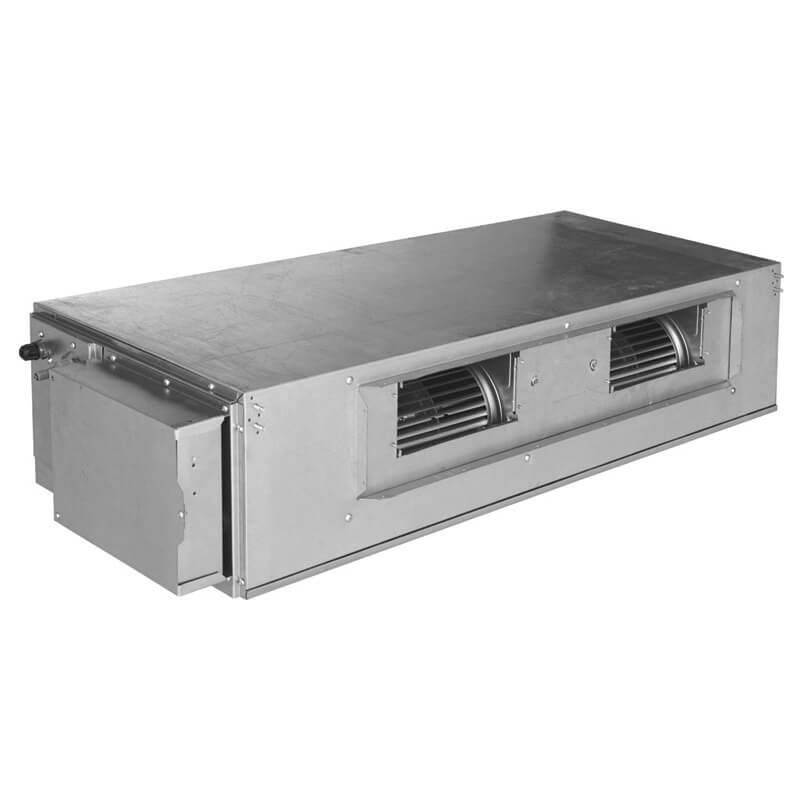

Cooper&Hunter CHV-5SDH280NK – performanță nominală într-o configurație duct presiune înaltă
Cooper&Hunter CHV-5SDH280NK integrează climatizarea VRF într-o soluție orientată către montajul ascuns și racordarea la o rețea de tubulatură calculată. Configurația este potrivită pentru spații ample și proiecte cu distribuție ramificată a aerului, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 28 kW la răcire și 31 kW la încălzire, iar debitul de aer declarat este 4400/4000/3600 m³/h. Datele nominale permit compararea modelului în cadrul seriei, în timp ce selecția finală rămâne legată de sarcina termică și de condițiile reale de montaj.
Caracteristici relevante pentru CHV-5SDH280NK
Configurație duct presiune înaltă pentru integrarea în spațiu
Pentru CHV-5SDH280NK, proiectarea pornește de la montajul ascuns și racordarea la o rețea de tubulatură calculată și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — transportul aerului prin ducturi, coturi, filtre și grile — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.
Capacitate nominală pentru selecția în sistemul VRF
Capacitățile nominale ale modelului CHV-5SDH280NK sunt 28 kW pentru răcire și 31 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.
Echilibru între debit și confort acustic
Debitul de aer este 4400/4000/3600 m³/h, iar presiunea sonoră este 55/52/50 dB(A), conform treptelor declarate pentru model. Presiunea statică declarată este 150 (reglabil 50-200) Pa și trebuie raportată la pierderile rețelei de aer. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Caracteristici constructive ale seriei
În configurația declarată pentru CHV-5SDH280NK sunt menționate Motor Ventilator DC Brushless, Pompă de Condens Inclusă, Presiune Statică Reglabilă și Dezghețare Inteligentă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Protecție la Îngheț, Protecție la Suprasarcină. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Racorduri frigorifice și evacuarea condensului
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 22.2 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 30×1.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Date de montaj pentru coordonarea tehnică
Unitatea are dimensiunile 1686 × 450 × 870 mm și o greutate netă de 105 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 900 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Duct presiune înaltă |
| Funcții | Motor Ventilator DC Brushless, Pompă de Condens Inclusă, Presiune Statică Reglabilă, Dezghețare Inteligentă, Protecție la Îngheț, Protecție la Suprasarcină |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 28 kW |
| Capacitate de încălzire (kW) | 31 kW |
| Curent nominal (A) | 4.6 A |
| Putere absorbită (W) | 900 W |
| Presiune statică (Pa) | 150 (reglabil 50-200) Pa |
| Presiune sonoră (dB(A)) | 55/52/50 dB(A) |
| Debit Aer (m³/h) | 4400/4000/3600 m³/h |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 1686×450×870 mm |
| Dimensiuni ambalaj (mm) | 1788×988×580 mm |
| Greutate netă (kg) | 105 kg |
| Greutate brută (kg) | 140 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 9.52 mm |
| Diametru conductă gaz (mm) | 22.2 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 30×1.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 220-240V/1/50 V/Ph/Hz |
| Curent siguranță (A) | 16 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
