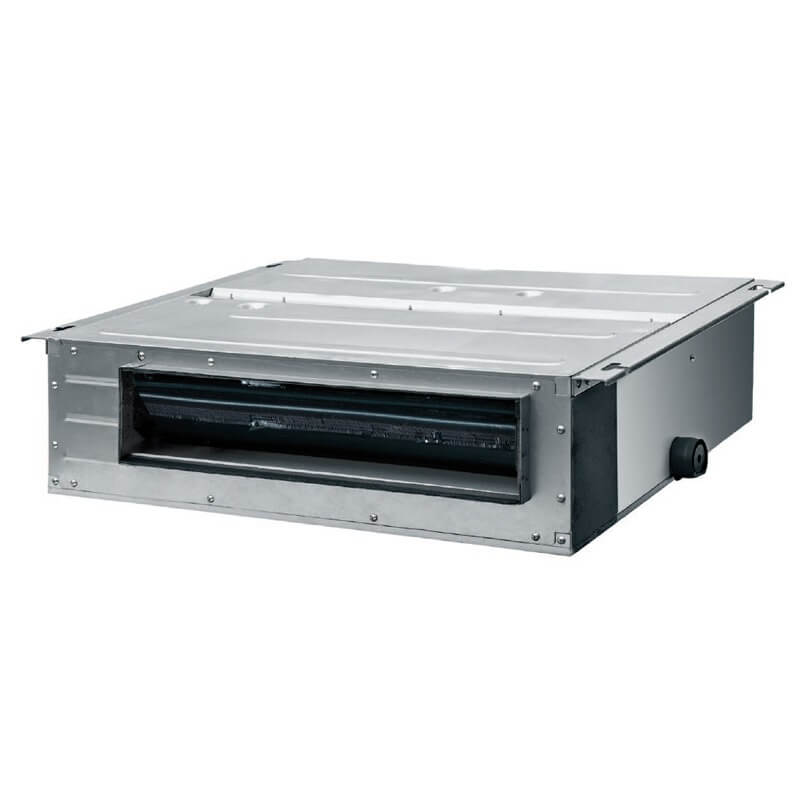

Cooper&Hunter CHV-5SD25NK3 – unitate internă VRF tip duct slim pentru integrare atentă în proiect
Cooper&Hunter CHV-5SD25NK3 aduce controlul individual al temperaturii într-o configurație concepută pentru montajul ascuns într-un plafon fals cu înălțime limitată. Configurația este potrivită pentru camere de hotel, locuințe și birouri în care echipamentul trebuie ascuns, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 2.5 kW la răcire și 2.8 kW la încălzire, iar debitul de aer declarat este 450/350/200 m³/h. Alegerea modelului trebuie corelată cu necesarul calculat al încăperii, traseele frigorifice și modul în care va fi distribuit aerul.
Caracteristici relevante pentru CHV-5SD25NK3
Poziționare și distribuție coordonate cu amenajarea
Pentru CHV-5SD25NK3, proiectarea pornește de la montajul ascuns într-un plafon fals cu înălțime limitată și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — distribuția prin tubulatură și grile selectate separat — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Unitatea trebuie să rămână accesibilă pentru verificarea filtrului, a tăvii de condens, a conexiunilor electrice și a componentelor frigorifice. Un acces prevăzut din faza de proiect reduce intervențiile asupra finisajelor.
Putere termică raportată la necesarul calculat
Capacitățile nominale ale modelului CHV-5SD25NK3 sunt 2.5 kW pentru răcire și 2.8 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Proiectantul corelează sarcina sensibilă și latentă cu regimul de funcționare, condițiile exterioare și simultaneitatea sistemului. Astfel, modelul este ales ca parte a ansamblului VRF, nu doar după valoarea nominală din catalog.
Parametri de ventilare pentru regimul ocupat
Debitul de aer este 450/350/200 m³/h, iar presiunea sonoră este 30/25/22 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Funcții selectate pentru control și exploatare
În configurația declarată pentru CHV-5SD25NK3 sunt menționate Motor Ventilator DC Brushless, Pompă de Condens Inclusă și Presiune Statică Reglabilă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Trasee pregătite pentru agent frigorific și drenaj
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 9.52 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Gabarit, alimentare și acces pentru intervenții
Unitatea are dimensiunile 710 × 462 × 200 mm și o greutate netă de 18.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 28 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Duct slim |
| Funcții | Motor Ventilator DC Brushless, Pompă de Condens Inclusă, Presiune Statică Reglabilă |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 2.5 kW |
| Capacitate de încălzire (kW) | 2.8 kW |
| Curent nominal (A) | 0.2 A |
| Putere absorbită (W) | 28 W |
| Presiune sonoră (dB(A)) | 30/25/22 dB(A) |
| Debit Aer (m³/h) | 450/350/200 m³/h |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 710×462×200 mm |
| Dimensiuni ambalaj (mm) | 1005×565×260 mm |
| Greutate netă (kg) | 18.5 kg |
| Greutate brută (kg) | 23.5 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 6.35 mm |
| Diametru conductă gaz (mm) | 9.52 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 25×2.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 220-240V/1/50 V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
