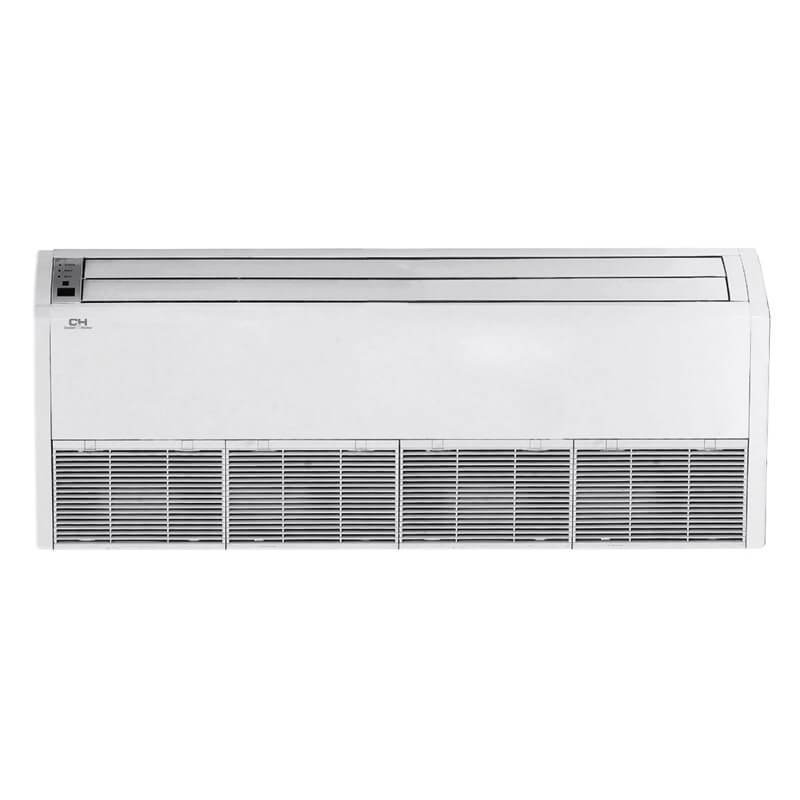

CHV-5SF90NK2 – control VRF și distribuție adaptată tipului plafon & pardoseală
Cooper&Hunter CHV-5SF90NK2 combină controlul specific sistemelor VRF cu alegerea între montajul sub plafon și montajul vertical la pardoseală. Configurația este potrivită pentru spații comerciale și încăperi cu cerințe flexibile de amplasare, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 9 kW la răcire și 10 kW la încălzire, iar debitul de aer declarat este 1600/1400/1200 m³/h. Dimensionarea corectă pornește de la sarcina clădirii și continuă cu verificarea debitului, a nivelului sonor și a spațiului disponibil pentru instalare.
Caracteristici relevante pentru CHV-5SF90NK2
Montaj pregătit împreună cu traseele instalației
Pentru CHV-5SF90NK2, proiectarea pornește de la alegerea între montajul sub plafon și montajul vertical la pardoseală și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — refularea frontală cu bătaie adaptată poziției de instalare — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.
Răcire și încălzire într-un singur terminal VRF
Capacitățile nominale ale modelului CHV-5SF90NK2 sunt 9 kW pentru răcire și 10 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.
Debit de aer 1600/1400/1200 m³/h și presiune sonoră 50/47/43 dB(A)
Debitul de aer este 1600/1400/1200 m³/h, iar presiunea sonoră este 50/47/43 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Dotări utile în utilizarea zilnică
În configurația declarată pentru CHV-5SF90NK2 sunt menționate Montaj Universal Pardoseală/Plafon, Pompă de Condens Opțională, Mod ECO și Economisire Energie la Răcire. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Motor Ventilator DC Brushless, Telecomandă cu Iluminare, Optimizare Frecvență Compresor. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Conexiuni tehnice coordonate înainte de montaj
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 17×1.75 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Repere electrice și constructive pentru instalare
Unitatea are dimensiunile 1420 × 700 × 245 mm și o greutate netă de 50/58 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 140 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Plafon & pardoseală |
| Funcții | Montaj Universal Pardoseală/Plafon, Pompă de Condens Opțională, Mod ECO, Economisire Energie la Răcire, Motor Ventilator DC Brushless, Telecomandă cu Iluminare, Optimizare Frecvență Compresor |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 9 kW |
| Capacitate de încălzire (kW) | 10 kW |
| Curent nominal (A) | 0.7 A |
| Putere absorbită (W) | 140 W |
| Presiune sonoră (dB(A)) | 50/47/43 dB(A) |
| Debit Aer (m³/h) | 1600/1400/1200 m³/h |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 1420×700×245 mm |
| Dimensiuni ambalaj (mm) | 1548×828×345 mm |
| Greutate netă (kg) | 50/58 kg |
| Greutate brută (kg) | 39 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 9.52 mm |
| Diametru conductă gaz (mm) | 15.9 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 17×1.75 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 230V/1/50 V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
