Descriere

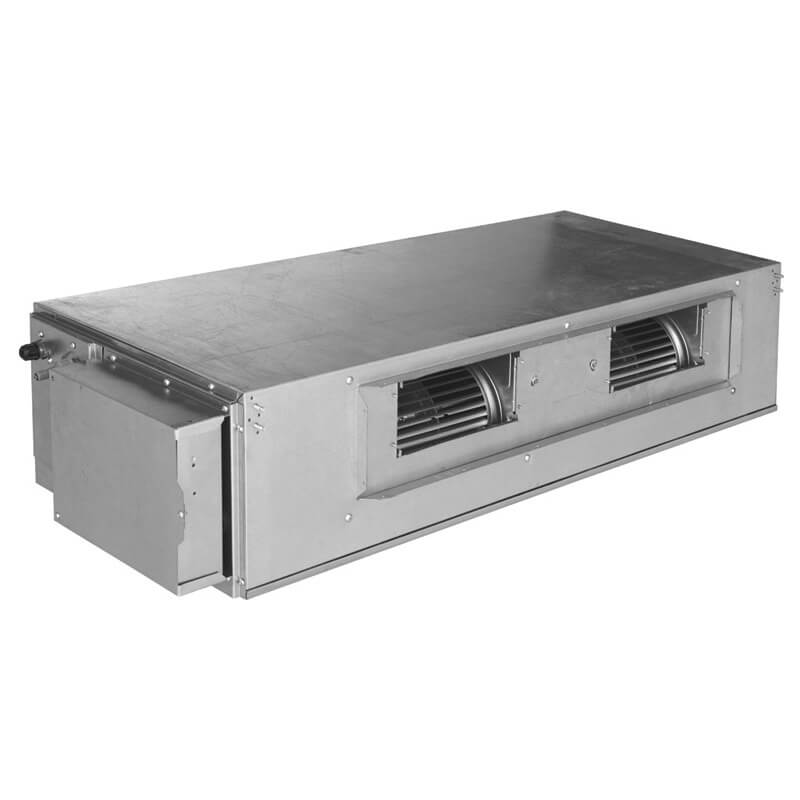

CHV-5SDVH45NK2 – control VRF și distribuție adaptată tipului duct presiune înaltă
Cooper&Hunter CHV-5SDVH45NK2 combină controlul specific sistemelor VRF cu montajul ascuns și racordarea la o rețea de tubulatură calculată. Configurația este potrivită pentru spații ample și proiecte cu distribuție ramificată a aerului, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 4.5 kW la răcire și 5 kW la încălzire, iar debitul de aer declarat este 850/700/600 m³/h. Dimensionarea corectă pornește de la sarcina clădirii și continuă cu verificarea debitului, a nivelului sonor și a spațiului disponibil pentru instalare.
Caracteristici relevante pentru CHV-5SDVH45NK2
Montaj pregătit împreună cu traseele instalației
Pentru CHV-5SDVH45NK2, proiectarea pornește de la montajul ascuns și racordarea la o rețea de tubulatură calculată și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — transportul aerului prin ducturi, coturi, filtre și grile — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.
Răcire și încălzire într-un singur terminal VRF
Capacitățile nominale ale modelului CHV-5SDVH45NK2 sunt 4.5 kW pentru răcire și 5 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.
Debit de aer 850/700/600 m³/h și presiune sonoră 40/36/32 dB(A)
Debitul de aer este 850/700/600 m³/h, iar presiunea sonoră este 40/36/32 dB(A), conform treptelor declarate pentru model. Presiunea statică declarată este 90 (reglabil 0-200) Pa și trebuie raportată la pierderile rețelei de aer. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Dotări utile în utilizarea zilnică
În configurația declarată pentru CHV-5SDVH45NK2 sunt menționate Motor Ventilator DC Brushless și Presiune Statică Reglabilă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Conexiuni tehnice coordonate înainte de montaj
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 12.7 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Repere electrice și constructive pentru instalare
Unitatea are dimensiunile 700 × 700 × 300 mm și o greutate netă de 31.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 100 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Duct presiune înaltă |
| Funcții | Motor Ventilator DC Brushless, Presiune Statică Reglabilă |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 4.5 kW |
| Capacitate de încălzire (kW) | 5 kW |
| Curent nominal (A) | 0.8 A |
| Putere absorbită (W) | 100 W |
| Presiune statică (Pa) | 90 (reglabil 0-200) Pa |
| Presiune sonoră (dB(A)) | 40/36/32 dB(A) |
| Debit Aer (m³/h) | 850/700/600 m³/h |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 700×700×300 mm |
| Dimensiuni ambalaj (mm) | 894×805×345 mm |
| Greutate netă (kg) | 31.5 kg |
| Greutate brută (kg) | 37 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 6.35 mm |
| Diametru conductă gaz (mm) | 12.7 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 25×2.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 220-240V/1/50 V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
