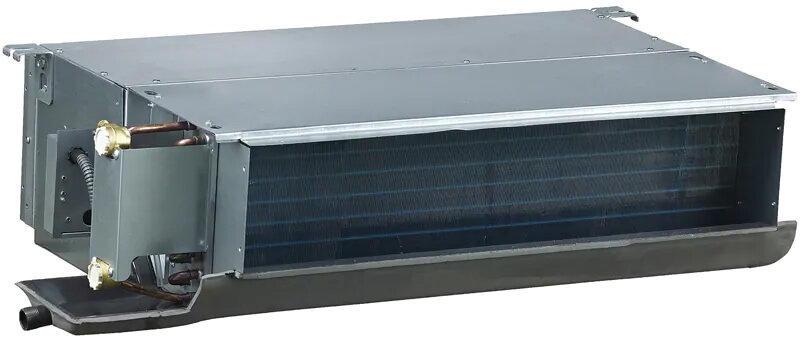

Cooper&Hunter CH-FDH72K2 – terminal hidronic de tavan pentru distribuție prin grile
Cooper&Hunter CH-FDH72K2 este destinat proiectelor în care echipamentul trebuie separat vizual de spațiul ocupat. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 7.20 kW la răcire, 12.00 kW la încălzire și un debit de aer de 1190/936/682 m³/h, modelul poate fi analizat pentru spații generoase deservite prin trasee scurte sau medii de tubulatură. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Caracteristici relevante ale modelului CH-FDH72K2
Acces tehnic planificat pentru service
Pentru acest model, montajul în tavanul fals păstrează unitatea în afara câmpului vizual și face posibilă alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
Returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.
Alegerea corectă a punctului de lucru
Modelul poate fi analizat la 30 sau 50 Pa. Capacitățile H/M/L rămân 7.20/6.10/5.50 kW la răcire și 12.00/10.10/9.00 kW la încălzire în ambele configurații, însă consumul și nivelul sonor se modifică odată cu presiunea.
În proiect, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.

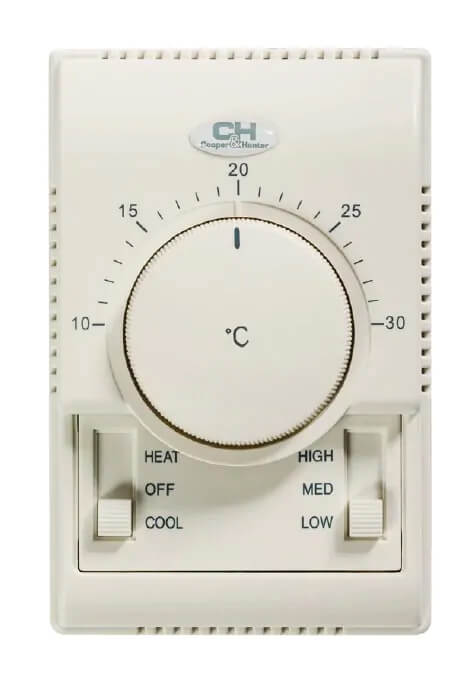

Performanță adaptabilă gradului de ocupare
Pe treptele High/Medium/Low, modelul furnizează 7.20/6.10/5.50 kW la răcire și 12.00/10.10/9.00 kW la încălzire.
În exploatare, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.
Echilibru între debit, presiune și zgomot
Debitul de aer este 1190/936/682 m³/h pe treptele High/Medium/Low. La 30 Pa, presiunea sonoră este 46/39/31 dB(A), iar la 50 Pa 48/43/37 dB(A); valorile trebuie citite în aceeași ordine H/M/L.
La integrarea în proiect, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.
Debite hidraulice incluse în calculul rețelei
Debitul de apă este 20.6/17.4/15.7 l/min pe treptele H/M/L, atât pentru configurația de 30 Pa, cât și pentru cea de 50 Pa. Unitatea acceptă o presiune de lucru de până la 1.6 MPa și folosește racorduri de apă și drenaj de 3/4 inch.
În modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Consum electric, gabarit și acces tehnic
La 30 Pa, puterea absorbită este 121/88/72 W, iar la 50 Pa 131/110/80 W, în ordinea H/M/L. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilatoarele și controlul.
Unitatea măsoară 455 × 1177 × 240 mm și are o greutate netă de 20.5 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
Specificațiile produsului
Performanță, debit de aer și acustică
| Capacitate de răcire (kW) | 7.2kW |
| Capacitate de încălzire (kW) | 12kW |
| Putere absorbită la 30 Pa (W) | 121/88/72W |
| Putere absorbită la 50 Pa (W) | 131/110/80W |
| Debit aer (CFM) | 700/551/401CFM |
| Presiune statică (Pa) | 30 / 50Pa |
| Nivel de zgomot la 30 Pa (dB) | 46/39/31dB |
| Nivel de zgomot la 50 Pa (dB) | 48/43/37dB |
| Nivel zgomot (dB(A)) | 48dB(A) |
| Debit Aer (m³/h) | 1190/936/682m³/h |
Performanță în încălzire
| Capacitate încălzire la 30 Pa (kW) | 12.0/10.1/9.0kW |
| Capacitate încălzire la 50 Pa (kW) | 12.0/10.1/9.0kW |
Performanță în răcire
| Capacitate răcire la 30 Pa (kW) | 7.2/6.1/5.5kW |
| Capacitate răcire la 50 Pa (kW) | 7.2/6.1/5.5kW |
Circuit hidraulic și drenaj
| Racord In/Out (inch) | 3/4″inch |
| Debit apă la 30 Pa (l/min) | 20.6/17.4/15.7l/min |
| Debit apă la 50 Pa (l/min) | 20.6/17.4/15.7l/min |
| Cădere presiune răcire la 30 Pa (kPa) | 30/23/20kPa |
| Cădere presiune răcire la 50 Pa (kPa) | 30/23/20kPa |
| Cădere presiune încălzire la 30 Pa (kPa) | 24/19/16kPa |
| Cădere presiune încălzire la 50 Pa (kPa) | 24/19/16kPa |
| Presiune max. de lucru (MPa) | 1.6MPa |
| Țeavă drenaj (inch) | 3/4″inch |
Construcție, dimensiuni și greutate
| Tip motor ventilator | AC Capacitor |
| Număr motoare | 1 |
| Rânduri baterie (coil) | 3 |
| Diametru baterie coil (mm) | Φ7mm |
| Tip ventilator | Centrifugal |
| Nr. ventilatoare | 2 |
| Dimensiuni unitate LxIxA (mm) | 455×1177×240mm |
| Dimensiuni ambalaj (mm) | 500×1192×270mm |
| Greutate netă (kg) | 20.5kg |
| Greutate brută (kg) | 23.6kg |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 230/50/1V/Ph/Hz |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 60 luni |
