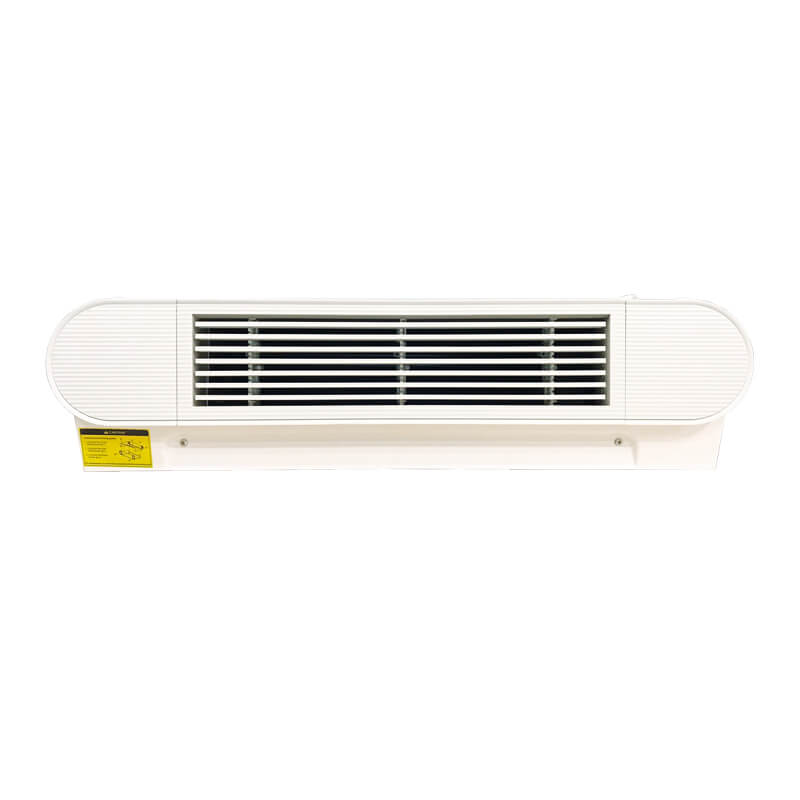

Cooper&Hunter CH-FFC22K2 – ventiloconvector de pardoseală pentru climatizare hidronică în spații compacte
Cooper&Hunter CH-FFC22K2 aduce încălzirea și răcirea cu apă într-o carcasă verticală care poate prelua locul unui corp static de încălzire. Este un ventiloconvector de pardoseală destinat instalațiilor hidronice, în care apa rece sau caldă este furnizată de o pompă de căldură ori de un chiller.
Capacitatea modelului îl face potrivit pentru încăperi compacte, camere de hotel sau birouri individuale, după verificarea sarcinii termice. Capacitatea nominală este de 2.25 kW la răcire și 2.35 kW la încălzire, iar debitul de aer declarat este 255/192/139 m³/h.
Caracteristici cheie ale modelului CH-FFC22K2
Montaj vertical și distribuție directă în încăpere
Din perspectiva modelului CH-FFC22K2, configurația verticală aduce schimbătorul de căldură aproape de zona ocupată și permite instalarea acolo unde o unitate ascunsă în tavan nu este oportună. Aerul este preluat și recirculat direct în încăpere, fără o rețea de tubulatură pentru distribuție.
Modelul CH-FFC22K2 are un profil compact în cadrul familiei sale. Poziția finală trebuie să lase liberă circulația aerului și să permită accesul la filtru, tavă de condens și conexiunile hidraulice.
Capacitate dozată pe trei trepte de funcționare
Pe treptele High/Medium/Low, răcirea este 2.25/1.85/1.46 kW, iar încălzirea 2.35/1.87/1.40 kW. Succesiunea valorilor urmărește reducerea turației, astfel încât proiectantul și utilizatorul să poată corela răspunsul termic cu regimul de funcționare.
Capacitățile sunt specifice codului CH-FFC22K2 și trebuie corelate cu temperaturile de tur și retur ale instalației. Alegerea finală se bazează pe sarcina calculată a încăperii, evitând asocierea automată cu o suprafață exprimată în metri pătrați.
Ventilator centrifugal echilibrat pentru circulație stabilă
Debitul de aer variază între 255/192/139 m³/h pe treptele High/Medium/Low. Modelul utilizează un ventilator centrifugal, antrenat de un motor AC cu protecție termică, pentru a adapta circulația aerului la sarcina instantanee.
Raportat la CH-FFC22K2, funcționarea pe trei trepte permite alegerea unui compromis între debit și confort acustic. Pentru CH-FFC22K2, nivelul de putere sonoră pe treptele High/Medium/Low este 53/47/39 dB(A), valoare care trebuie corelată cu cerințele acustice ale spațiului. Reglarea treptelor ajută la utilizarea unui debit intens la pornire și a unui regim mai temperat în perioadele de menținere.
Schimbător din cupru și aluminiu pentru circuitul de apă
În exploatarea CH-FFC22K2, bateria cu patru rânduri funcționează la o presiune de lucru de până la 1.6 MPa. Racordurile de 3/4 inch, drenajul de 16 mm și posibilitatea conectării schimbătorului pe stânga sau pe dreapta oferă flexibilitate în pregătirea traseelor.
Pentru configurația CH-FFC22K2, prin această construcție, unitatea poate participa atât la încălzire, cât și la răcire, fără un compresor amplasat în camera deservită. Echilibrarea rețelei și comanda vanei trebuie tratate ca parte a proiectului hidronic complet.
Carcasă protejată și gestionarea condensului
La integrarea modelului CH-FFC22K2, carcasa din tablă de oțel galvanizat vopsit protejează ansamblul intern, iar grilele din ABS rezistent la temperatură sunt adaptate funcționării în încălzire și răcire. Izolația integrată contribuie la limitarea transmiterii zgomotului către carcasă.
În aplicațiile deservite de CH-FFC22K2, tava de condens are drenaj natural și izolație anticondens. Traseul de evacuare trebuie realizat cu pantă, protejat împotriva blocajelor și păstrat accesibil pentru verificare, în special în exploatarea sezonieră pe răcire.
Date electrice și dimensiuni pentru coordonarea montajului
Puterea absorbită pe cele trei trepte este 40/24/15 W, iar curentul 0.17/0.10/0.07 A. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilarea și controlul, în timp ce puterea termică provine din circuitul de apă.
Dimensiunile consemnate sunt 495 × 200 × 790 mm, iar greutatea netă este 16.7 kg. Aceste repere trebuie verificate împreună cu poziția conductelor, accesul pentru service și spațiul liber necesar admisiei și refulării. Produsul trebuie selectat și instalat de personal calificat, pe baza datelor validate pentru codul său exact.
Specificațiile produsului
Performanță, debit de aer și acustică
| Capacitate de răcire (kW) | 2.25kW |
| Capacitate răcire H/M/L (kW) | 2.25/1.85/1.46kW |
| Capacitate încălzire H/M/L (kW) | 2.35/1.87/1.40kW |
| Capacitate de încălzire (kW) | 2.35kW |
| Putere absorbită H/M/L (W) | 40/24/15W |
| Curent absorbit H/M/L (A) | 0.17/0.10/0.07A |
| Debit aer (CFM) | 150/113/82CFM |
| Presiune statică (Pa) | 0Pa |
| Putere sonoră (dB(A)) | 53/47/39dB(A) |
| Nivel zgomot (dB(A)) | 53dB(A) |
| Debit Aer (m³/h) | 255/192/139m³/h |
Circuit hidraulic și drenaj
| Debit apă răcire H/M/L (l/h) | 386/317/249l/h |
| Debit apă încălzire H/M/L (l/h) | 403/320/240l/h |
| Racord In/Out (inch) | 3/4″inch |
| Cădere presiune răcire H/M/L (kPa) | 49.2/33.2/21.7kPa |
| Cădere presiune încălzire H/M/L (kPa) | 36.5/24.6/16.1kPa |
| Presiune max. de lucru (MPa) | 1.6MPa |
| Diametru tub drenaj (mm) | 16mm |
Construcție, dimensiuni și greutate
| Tip motor ventilator | AC |
| Număr motoare | 1 |
| Rânduri baterie (coil) | 4 |
| Tip ventilator | Centrifugal |
| Nr. ventilatoare | 1 |
| Dimensiuni unitate LxIxA (mm) | 495×200×790mm |
| Dimensiuni ambalaj (mm) | 595×300×895mm |
| Greutate netă (kg) | 16.7kg |
| Greutate brută (kg) | 22.2kg |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 230/50/1V/Ph/Hz |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 60 luni |
