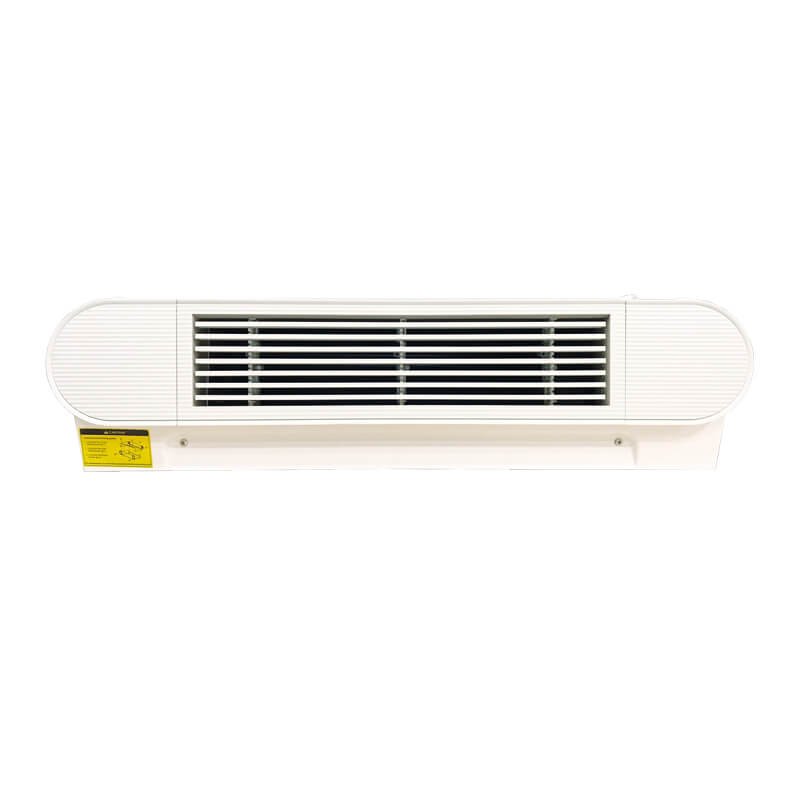

Cooper&Hunter CH-FFC42K2 – ventiloconvector de pardoseală cu trei trepte și capacitate intermediară
Cooper&Hunter CH-FFC42K2 folosește o baterie hidronică și circulație forțată a aerului pentru a trata termic încăperea fără freon în unitate. Este un ventiloconvector de pardoseală destinat instalațiilor hidronice, în care apa rece sau caldă este furnizată de o pompă de căldură ori de un chiller.
Într-un proiect corect dimensionat, unitatea poate deservi livinguri ample, săli de întâlnire sau spații profesionale. Capacitatea nominală este de 4.20 kW la răcire și 4.10 kW la încălzire, iar debitul de aer declarat este 595/450/319 m³/h.
Caracteristici cheie ale modelului CH-FFC42K2
Format de pardoseală pentru proiecte flexibile
În cazul modelului CH-FFC42K2, configurația verticală aduce schimbătorul de căldură aproape de zona ocupată și permite instalarea acolo unde o unitate ascunsă în tavan nu este oportună. Aerul este preluat și recirculat direct în încăpere, fără o rețea de tubulatură pentru distribuție.
Modelul CH-FFC42K2 are un profil intermediar în cadrul familiei sale. Poziția finală trebuie să lase liberă circulația aerului și să permită accesul la filtru, tavă de condens și conexiunile hidraulice.
Valori nominale pentru răcire și încălzire
Pe treptele High/Medium/Low, răcirea este 4.20/3.38/2.48 kW, iar încălzirea 4.10/3.25/2.39 kW. Succesiunea valorilor urmărește reducerea turației, astfel încât proiectantul și utilizatorul să poată corela răspunsul termic cu regimul de funcționare.
Capacitățile sunt specifice codului CH-FFC42K2 și trebuie corelate cu temperaturile de tur și retur ale instalației. Alegerea finală se bazează pe sarcina calculată a încăperii, evitând asocierea automată cu o suprafață exprimată în metri pătrați.
Motor protejat termic și transmisie directă
Debitul de aer variază între 595/450/319 m³/h pe treptele High/Medium/Low. Modelul utilizează două ventilatoare centrifugale, antrenate de un motor AC cu protecție termică, pentru a adapta circulația aerului la sarcina instantanee.
Pentru configurația CH-FFC42K2, funcționarea pe trei trepte face posibilă alegerea unui compromis între debit și confort acustic. Pentru CH-FFC42K2, nivelul de putere sonoră pe treptele High/Medium/Low este 52/45/37 dB(A), valoare care trebuie corelată cu cerințele acustice ale spațiului. Reglarea treptelor ajută la utilizarea unui debit intens la pornire și a unui regim mai temperat în perioadele de menținere.
Transfer termic prin tuburi de cupru și aripioare din aluminiu
La integrarea modelului CH-FFC42K2, bateria cu patru rânduri funcționează la o presiune de lucru de până la 1.6 MPa. Racordurile de 3/4 inch, drenajul de 16 mm și posibilitatea conectării schimbătorului pe stânga sau pe dreapta oferă flexibilitate în pregătirea traseelor.
În aplicațiile deservite de CH-FFC42K2, prin această construcție, unitatea poate participa atât la încălzire, cât și la răcire, fără un compresor amplasat în camera deservită. Echilibrarea rețelei și comanda vanei trebuie tratate ca parte a proiectului hidronic complet.
Tavă de condens izolată pentru funcționarea în răcire
Din perspectiva modelului CH-FFC42K2, carcasa din tablă de oțel galvanizat vopsit protejează ansamblul intern, iar grilele din ABS rezistent la temperatură sunt adaptate funcționării în încălzire și răcire. Izolația integrată contribuie la limitarea transmiterii zgomotului către carcasă.
Pentru CH-FFC42K2, tava de condens are drenaj natural și izolație anticondens. Traseul de evacuare trebuie realizat cu pantă, protejat împotriva blocajelor și păstrat accesibil pentru verificare, în special în exploatarea sezonieră pe răcire.
Alimentare monofazată pentru integrare uzuală
Puterea absorbită pe cele trei trepte este 51/32/19 W, iar curentul 0.22/0.14/0.08 A. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilarea și controlul, în timp ce puterea termică provine din circuitul de apă.
La unitatea CH-FFC42K2, dimensiunile consemnate sunt 495 × 200 × 1240 mm, iar greutatea netă este 25.4 kg. Aceste repere trebuie verificate împreună cu poziția conductelor, accesul pentru service și spațiul liber necesar admisiei și refulării. Produsul trebuie selectat și instalat de personal calificat, pe baza datelor validate pentru codul său exact.
Specificațiile produsului
Performanță, debit de aer și acustică
| Capacitate de răcire (kW) | 4.2kW |
| Capacitate răcire H/M/L (kW) | 4.20/3.38/2.48kW |
| Capacitate încălzire H/M/L (kW) | 4.10/3.25/2.39kW |
| Capacitate de încălzire (kW) | 4.1kW |
| Putere absorbită H/M/L (W) | 51/32/19W |
| Curent absorbit H/M/L (A) | 0.22/0.14/0.08A |
| Debit aer (CFM) | 350/265/188CFM |
| Presiune statică (Pa) | 0Pa |
| Putere sonoră (dB(A)) | 52/45/37dB(A) |
| Nivel zgomot (dB(A)) | 52dB(A) |
| Debit Aer (m³/h) | 595/450/319m³/h |
Circuit hidraulic și drenaj
| Debit apă răcire H/M/L (l/h) | 720/580/425l/h |
| Debit apă încălzire H/M/L (l/h) | 703/557/409l/h |
| Racord In/Out (inch) | 3/4″inch |
| Cădere presiune răcire H/M/L (kPa) | 44.3/29.1/16.9kPa |
| Cădere presiune încălzire H/M/L (kPa) | 39.5/26.0/14.6kPa |
| Presiune max. de lucru (MPa) | 1.6MPa |
| Diametru tub drenaj (mm) | 16mm |
Construcție, dimensiuni și greutate
| Tip motor ventilator | AC |
| Număr motoare | 1 |
| Rânduri baterie (coil) | 4 |
| Tip ventilator | Centrifugal |
| Nr. ventilatoare | 2 |
| Dimensiuni unitate LxIxA (mm) | 495×200×1240mm |
| Dimensiuni ambalaj (mm) | 595×300×1345mm |
| Greutate netă (kg) | 25.4kg |
| Greutate brută (kg) | 32.4kg |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 230/50/1V/Ph/Hz |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 60 luni |
