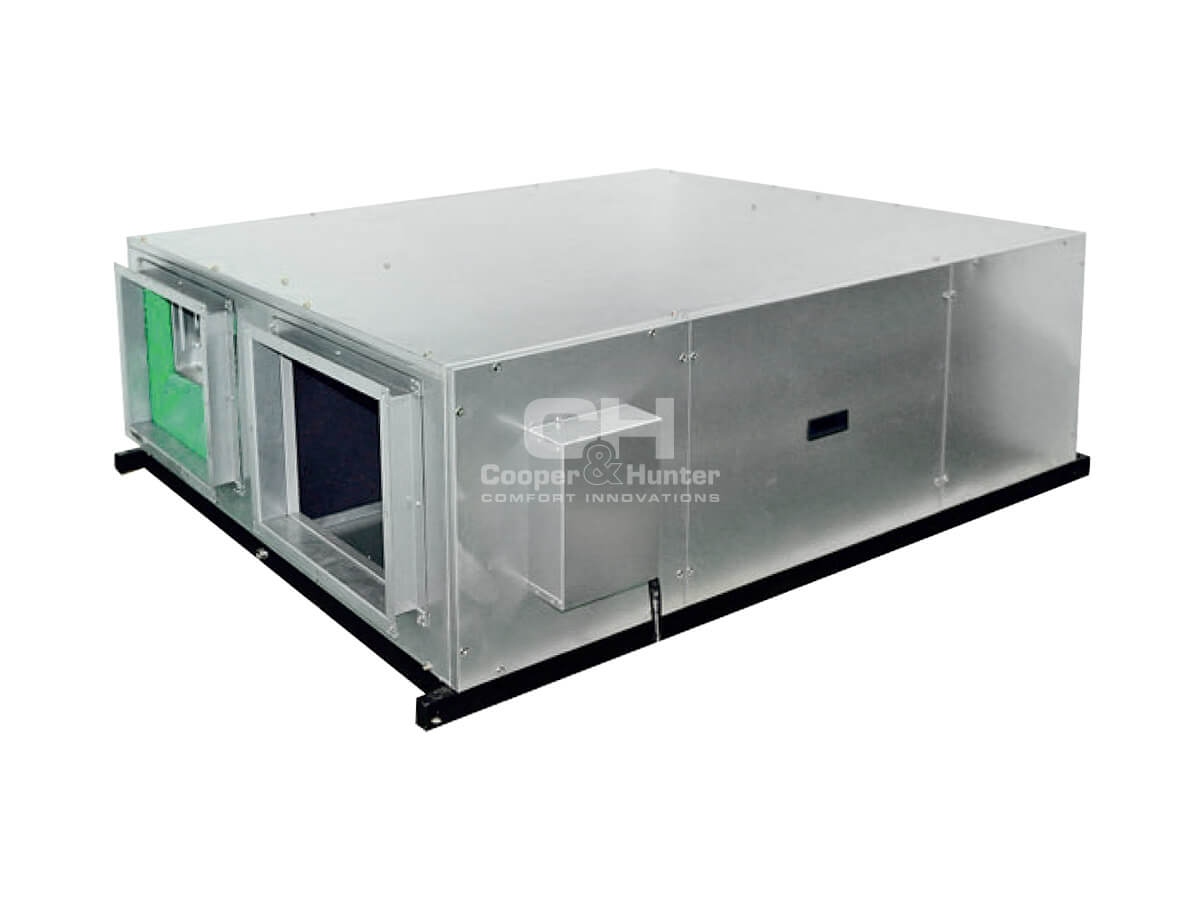

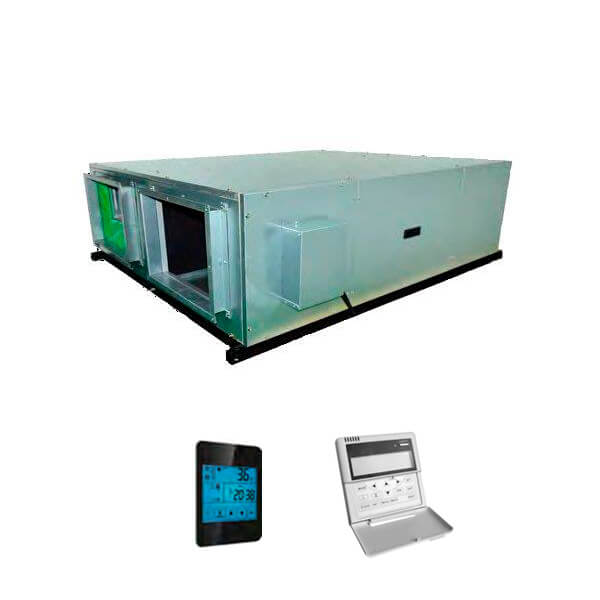

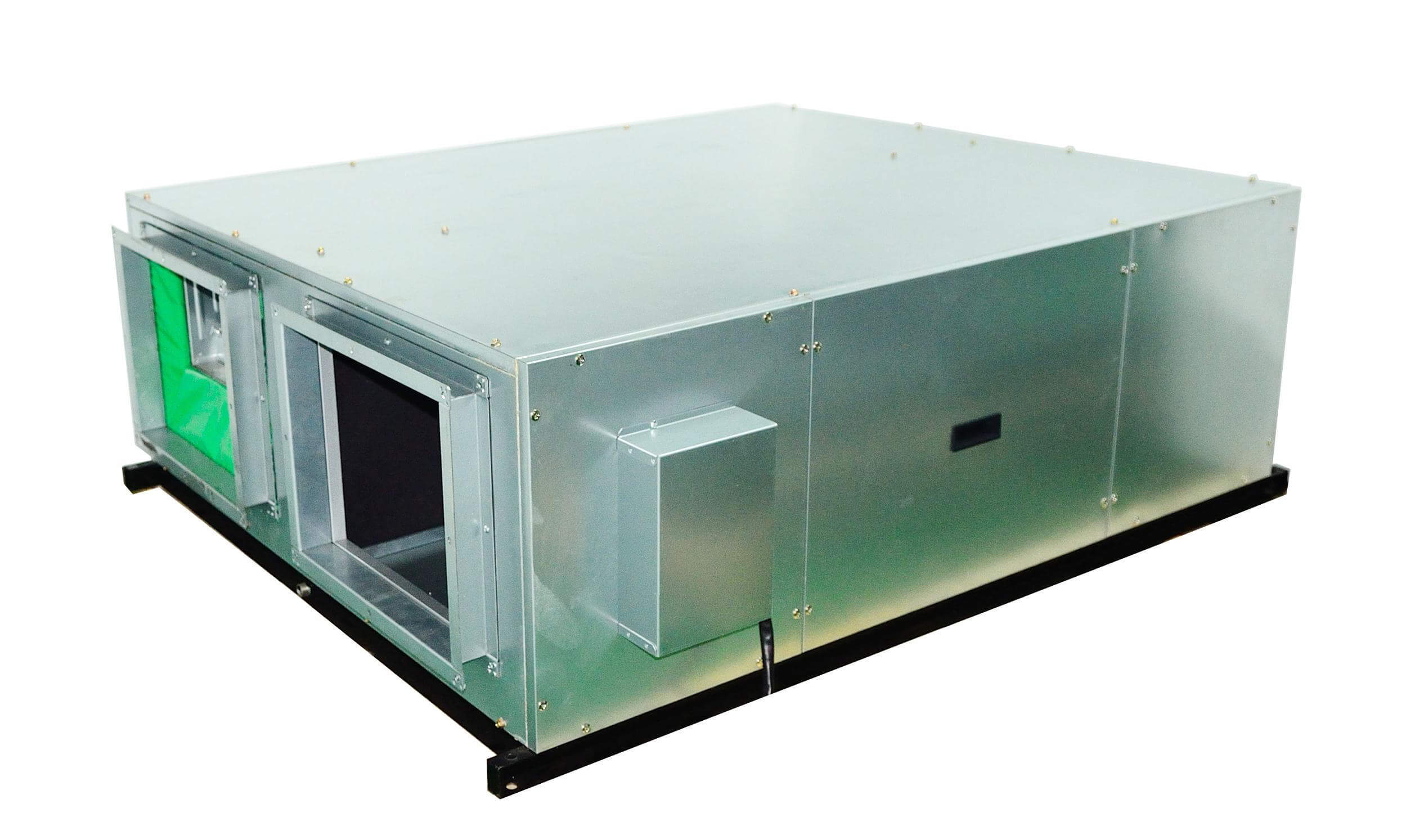

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria AK2 cu recuperator din aluminiu CH-HRV15AK2
La nivel de exploatare, CH-HRV15AK2 este o centrală de ventilare cu recuperare de căldură din seria AK2, destinată montajului la plafon și echipată cu schimbător din aluminiu. Debitele de 1000 / 1500 / 1500 m³/h acoperă aplicații cu necesar ridicat de aer proaspăt și permit alegerea uneia dintre cele trei trepte.
Presiunea statică de 84 / 135 / 163 Pa și eficiența de temperatură de 74 / 71 / 71% oferă repere concrete pentru proiectarea tubulaturii și evaluarea recuperării. Controlul BMS, temporizatorul și semnalele de monitorizare susțin integrarea în clădiri comerciale și tehnice.
Caracteristici cheie ale modelului CH-HRV15AK2
Debit de până la 1500 m³ pe oră pe trei trepte
La nivel de exploatare, domeniul îl poziționează pentru aplicații cu volume mari de aer, unde ventilarea trebuie adaptată la ocupare și la variațiile de sarcină fără a pierde posibilitatea de funcționare la un nivel intermediar. CH-HRV15AK2 lucrează pe trei trepte, cu debite de 1000 / 1500 / 1500 m³/h.
Echilibrarea dintre introducere și evacuare este esențială pentru stabilitatea presiunii în clădire. Debitul selectat se verifică la terminale după instalare, iar clapetele și secțiunile conductelor se ajustează astfel încât aerul să ajungă în zonele prevăzute de proiect.
Control BMS, temporizator și monitorizarea funcționării
La nivel de exploatare, controlerul permite selectarea treptei, programare săptămânală, monitorizarea funcționării, alarmă de filtru și alarmă de defect. Integrarea BMS, controlul umidității și controlul CO₂ sunt prevăzute în arhitectura seriei conform configurației și accesoriilor alese.
Modelele cu recuperator din aluminiu nu includ bypass-ul automat și free cooling-ul nocturn disponibile la unele unități cu recuperator celulozic. Această diferență trebuie păstrată în proiect și în logica de control, pentru ca funcțiile configurate să corespundă exact echipamentului instalat.
Presiune statică de până la 163 Pa
La nivel de exploatare, presiunea statică externă disponibilă este 84 / 135 / 163 Pa. Rezerva trebuie corelată cu pierderile de sarcină ale conductelor, filtrelor, grilelor și eventualelor amortizoare acustice, pentru ca debitul proiectat să fie atins fără funcționare forțată.
Coturile strânse, reducțiile bruște și secțiunile subdimensionate trebuie evitate, iar măsurarea presiunii și a debitului la punerea în funcțiune confirmă reglajul corect al instalației. La această clasă de debit, geometria traseelor influențează direct consumul și zgomotul.
Putere absorbită de până la 785 W și greutate de 110 kg
Puterea absorbită este 485 / 740 / 785 W și curentul este 2.3 / 3.6 / 3.8 A pe treptele L/M/H, iar masa netă este 110 kg. Alimentarea este 220–240 V / 50 Hz / 1 fază, cu circuit și protecții dimensionate pentru treapta de consum maxim.
La nivel de exploatare, coordonarea timpurie cu structura, tubulatura și instalația electrică reduce intervențiile ulterioare și păstrează echipamentul accesibil pentru mentenanță. Montajul la plafon necesită puncte de suspendare calculate, spațiu tehnic pentru acces și panouri de vizitare suficiente pentru filtre și schimbător.
Recuperator din aluminiu pentru schimb termic stabil
Schimbătorul din aluminiu este conceput pentru transfer termic între fluxul evacuat și aerul exterior, într-o configurație cu curgere încrucișată. Materialul oferă o soluție robustă pentru unități cu debite ridicate și păstrează separarea fizică dintre aerul viciat și aerul proaspăt introdus.
La nivel de exploatare, eficiența de temperatură este 74 / 71 / 71% pe treptele L/M/H, iar eficiența entalpică declarată este 74 / 70 / 70% în încălzire și 69 / 66 / 66% în răcire. Valorile permit estimarea aportului recuperării în bilanțul energetic al sistemului de ventilare.
Nivel sonor între 46 și 51 dB(A)
Treapta potrivită se alege în funcție de programul clădirii și de cerințele acustice, folosind debitul maxim numai atunci când necesarul de ventilare îl justifică. Nivelurile de presiune sonoră sunt 46 / 49 / 51 dB(A) pe L/M/H.
La nivel de exploatare, poziția unității în plafonul tehnic, prinderile, racordurile flexibile și atenuatoarele pot reduce transmiterea vibrațiilor și a zgomotului către încăperile ocupate. Proiectarea acustică trebuie tratată împreună cu dimensionarea debitului, nu ca o corecție aplicată după instalare.
Specificații tehnice
| Model | CH-HRV15AK2 |
|---|---|
| Tip montaj | La plafon |
| Alimentare electrică | 220–240 V / 50 Hz / 1 fază |
| Debit aer L / M / H | 1000 / 1500 / 1500 m³/h |
| Presiune statică L / M / H | 84 / 135 / 163 Pa |
| Eficiență temperatură L / M / H | 74 / 71 / 71% |
| Eficiență entalpică încălzire L / M / H | 74 / 70 / 70% |
| Eficiență entalpică răcire L / M / H | 69 / 66 / 66% |
| Nivel sonor L / M / H | 46 / 49 / 51 dB(A) |
| Curent absorbit L / M / H | 2.3 / 3.6 / 3.8 A |
| Putere absorbită L / M / H | 485 / 740 / 785 W |
| Greutate netă | 110 kg |
| Tip recuperator | Aluminiu |
| Număr trepte | 3 |
Funcții și opțiuni
| Selectare viteză | DA |
|---|---|
| Temporizator săptămânal | DA |
| Control extern | DA |
| Dezghețare automată | DA |
| Control CO₂ | OPȚIONAL |
| Alarmă filtru | DA |
| Alarmă defect | DA |
| Memorie setări | DA |
| Integrare BMS | DA |
| Monitorizare funcționare | DA |
| Bypass automat | NU |
| Free cooling nocturn | NU |
| Control umiditate | OPȚIONAL |
