Descriere

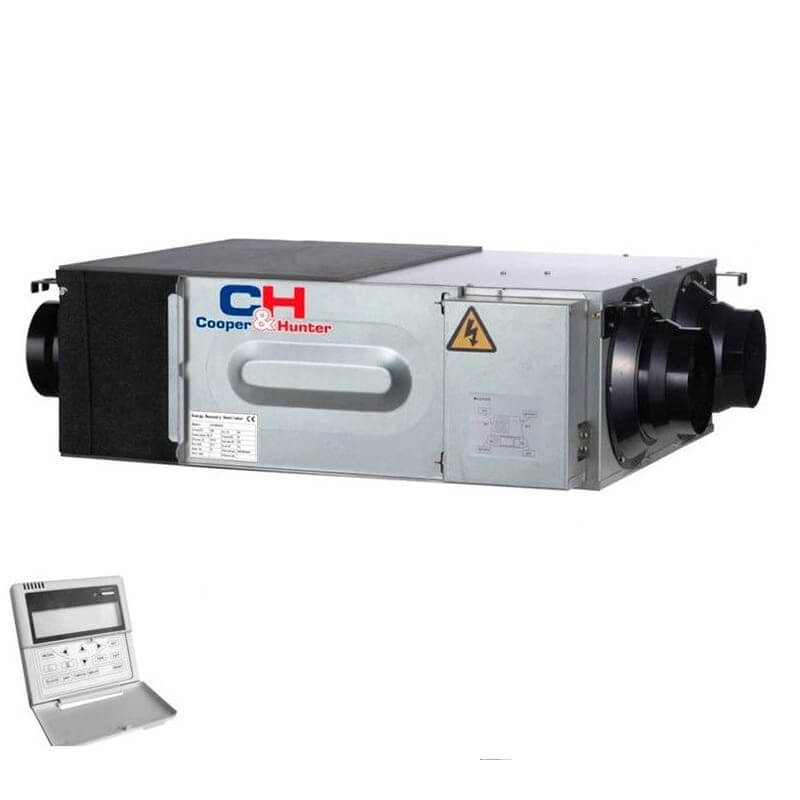

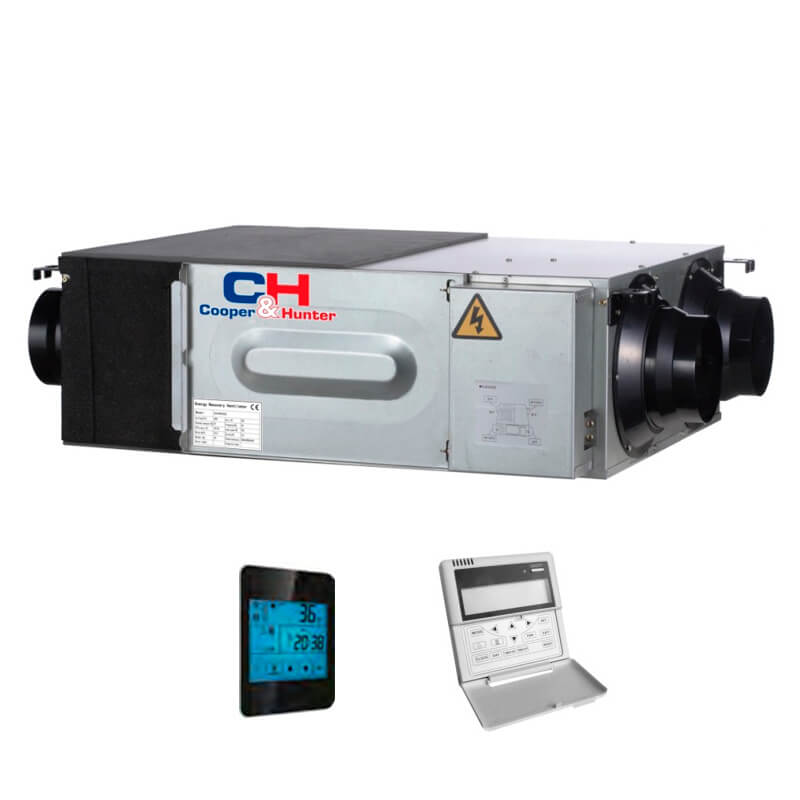

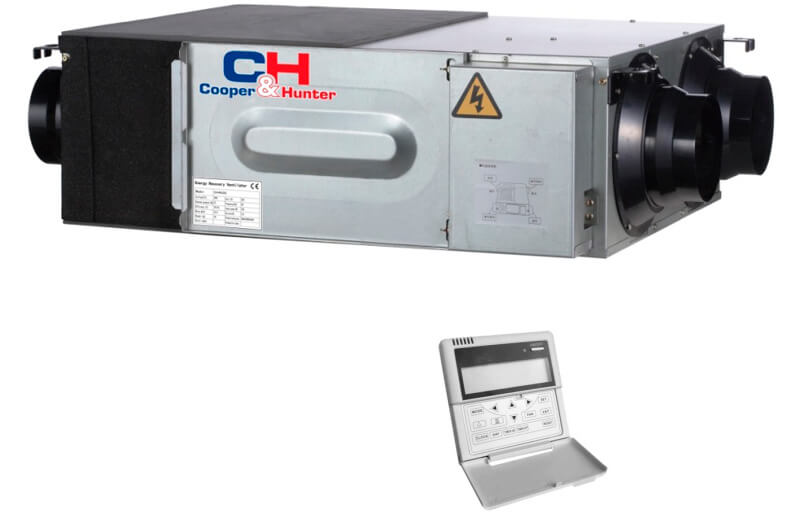

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria KDC Inverter CH-HRV6.5KDC
În utilizarea reală, CH-HRV6.5KDC este o unitate de ventilare cu recuperare de căldură pentru montaj ascuns la plafon. Debitul nominal de 650 m³/h și motoarele DC cu reglaj în 10 trepte permit adaptarea precisă a fluxurilor de introducere și evacuare.
Recuperatorul celulozic, bypass-ul automat, temporizatorul săptămânal și funcțiile de integrare asigură o bază tehnică pentru sisteme de ventilare echilibrată. Cu o eficiență de temperatură de 75%, o putere absorbită de 205 W și un nivel sonor de 32 dB(A), modelul poate fi coordonat riguros în proiect.
Caracteristici cheie ale modelului CH-HRV6.5KDC

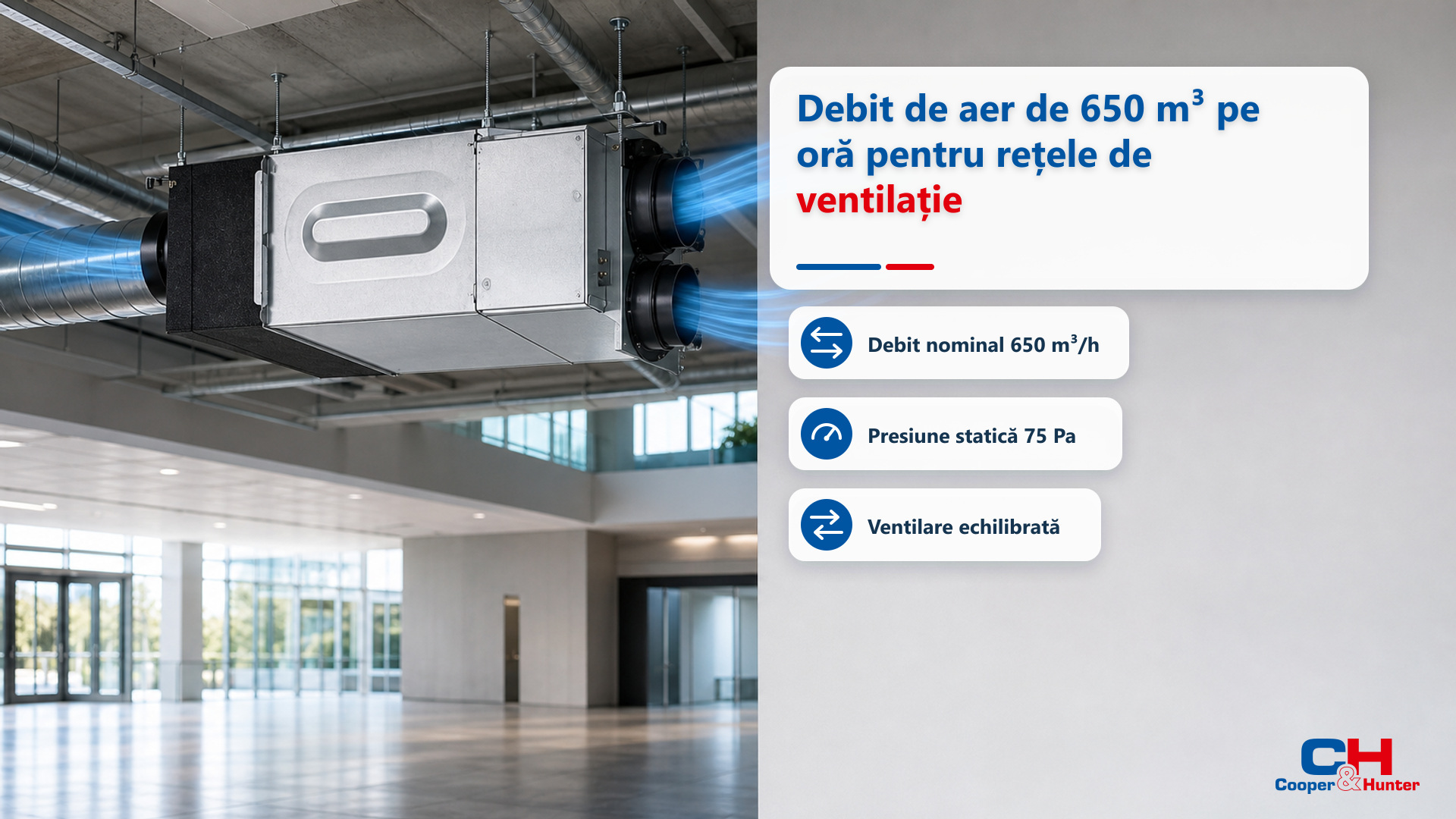

Debit de aer de 650 m³ pe oră pentru rețele de ventilație
În utilizarea reală, aceste valori definesc capacitatea unității de a deplasa aerul prin rețeaua de conducte și trebuie corelate cu pierderile de sarcină ale filtrelor, grilelor și accesoriilor din proiect. CH-HRV6.5KDC este dimensionată pentru un debit nominal de 650 m³/h și o presiune statică externă de 75 Pa.
Prin extragerea aerului viciat și introducerea controlată a aerului proaspăt, sistemul susține o ventilare echilibrată în clădiri rezidențiale sau comerciale. Debitul se stabilește după numărul de utilizatori, destinația încăperilor și cerințele instalației, fără a supradimensiona inutil traseele.
Motoare DC cu reglaj al ventilatoarelor în 10 trepte
Ventilatoarele sunt antrenate de motoare DC și permit reglaj în 10 trepte atât pe circuitul de introducere, cât și pe cel de evacuare. Domeniul larg de ajustare ajută la apropierea debitului real de necesarul clădirii și la echilibrarea celor două fluxuri după punerea în funcțiune.
În utilizarea reală, puterea absorbită nominală a modelului este 205 W, iar nivelul de presiune sonoră declarat este 32 dB(A). Reglarea corectă a treptei, izolarea conductelor și folosirea racordurilor flexibile unde proiectul o cere contribuie la controlul zgomotului transmis către spațiile ocupate.
Recuperare de temperatură de 75%
În utilizarea reală, recuperatorul celulozic cu schimbător paralel transferă energie între aerul evacuat și aerul proaspăt fără amestecarea directă a fluxurilor. Eficiența de temperatură este 75%, iar eficiența entalpică declarată este 68% la încălzire și 62% la răcire.
Efectul este relevant mai ales în perioadele cu diferențe mari între temperatura exterioară și cea interioară, când aportul de aer proaspăt necondiționat ar solicita suplimentar instalația principală. Recuperarea reduce energia pierdută prin ventilare și limitează variațiile bruște ale aerului introdus.
Bypass automat, temporizator săptămânal și dezghețare
Funcția de dezghețare automată protejează schimbătorul în perioade reci și susține menținerea fluxului de aer. Bypass-ul automat permite ocolirea schimbătorului atunci când condițiile exterioare sunt favorabile, iar temporizatorul săptămânal organizează funcționarea după programul clădirii.
În utilizarea reală, unitatea oferă și control pentru un încălzitor extern, alarmă de filtru, alarmă de defect și memorarea setărilor. Aceste funcții simplifică exploatarea, dar parametrii finali trebuie configurați la punerea în funcțiune în raport cu instalația, climatul local și strategia de automatizare.
Integrare BMS și contacte externe pentru automatizare
În utilizarea reală, controlul standard include programare și, pentru modelele compatibile, integrare Modbus BMS. Sunt disponibile contacte pentru comandă externă, trecere la debit ridicat și oprire la semnal de incendiu, iar controlul CO₂ poate fi adăugat prin accesoriul dedicat menționat în documentația seriei.
Integrarea într-un sistem de management al clădirii permite monitorizarea stării și coordonarea programelor de ventilare cu ocuparea reală. Cablarea contactelor și a comunicației trebuie executată după schema de conexiuni a echipamentului, cu separarea circuitelor de putere și control și cu verificarea funcțiilor la recepție.

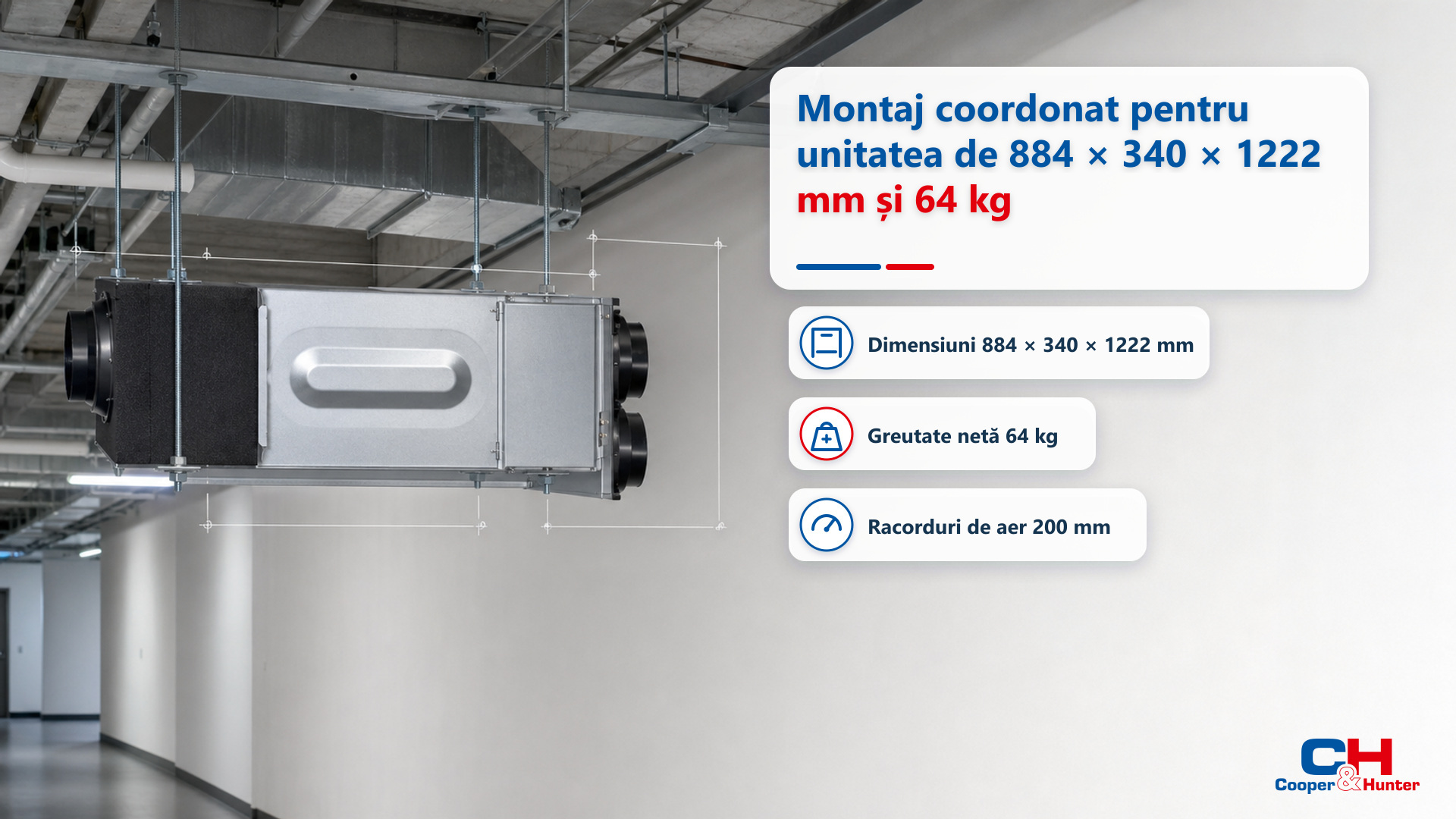

Montaj coordonat pentru unitatea de 884 × 340 × 1222 mm și 64 kg
Carcasa are dimensiunile de 884 × 340 × 1222 mm, masa netă este 64 kg, iar racordurile de aer au diametrul de 200 mm. Montajul ascuns la plafon necesită puncte de suspendare dimensionate corect, spațiu pentru deschiderea panoului de service și acces la filtre și schimbător.
În utilizarea reală, poziția unității trebuie coordonată cu traseele de introducere și evacuare, evacuarea condensului acolo unde configurația o impune și zonele de mentenanță; astfel, intervențiile periodice pot fi realizate fără demontarea altor elemente ale plafonului. Alimentarea este 220–240 V / 50 Hz / 1 fază.
Specificații tehnice
| Model | CH-HRV6.5KDC |
|---|---|
| Tip montaj | La plafon |
| Alimentare electrică | 220–240 V / 50 Hz / 1 fază |
| Debit de aer | 650 m³/h |
| Presiune statică externă | 75 Pa |
| Eficiență de temperatură | 75% |
| Eficiență entalpică – încălzire | 68% |
| Eficiență entalpică – răcire | 62% |
| Putere absorbită | 205 W |
| Nivel de presiune sonoră | 32 dB(A) |
| Greutate netă | 64 kg |
| Dimensiuni L × Î × A | 884 × 340 × 1222 mm |
| Diametru racord | 200 mm |
| Tip motor | DC |
| Număr trepte | 10 |
Funcții și opțiuni
| Selectare viteză | DA |
|---|---|
| Temporizator săptămânal | DA |
| Control extern | DA |
| Dezghețare automată | DA |
| Control CO₂ | OPȚIONAL |
| Alarmă filtru | DA |
| Alarmă defect | DA |
| Memorie setări | DA |
| Integrare BMS | DA |
| Monitorizare funcționare | DA |
| Bypass automat | DA |
| Free cooling nocturn | DA |
| Control umiditate | OPȚIONAL |
