Descriere

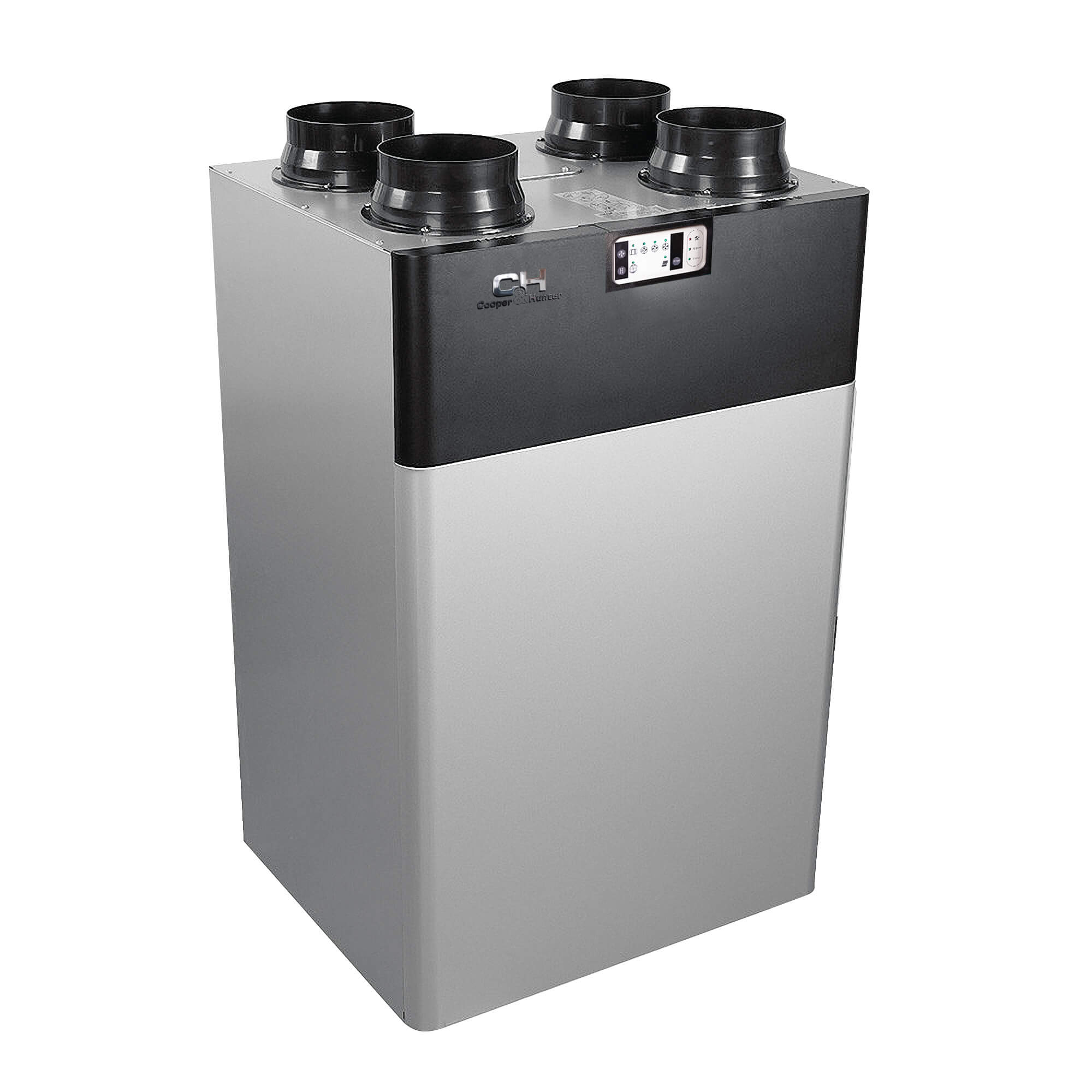

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria TKEC CH-HRV3,5TKEC
Din perspectiva proiectării, CH-HRV3,5TKEC este o centrală compactă de ventilare cu recuperare de căldură pentru montaj pe perete, cu debit de 350 m³/h. Unitatea introduce aer proaspăt filtrat și evacuează aerul viciat, transferând o parte din energia fluxului extras pentru a reduce pierderile asociate ventilării directe.
Configurația combină monitorizarea CO₂, temperaturii și umidității cu opt trepte de ventilator, mod Automat, mod Somn și temporizator. Presiunea statică de 150 Pa, filtrarea G4, opțiunea HEPA H10 și racordurile de 160 mm oferă date clare pentru integrarea într-o locuință sau într-un spațiu comercial compact.
Caracteristici cheie ale modelului CH-HRV3,5TKEC
Debit de aer de 350 m³ pe oră pentru ventilare controlată
Din perspectiva proiectării, parametrii îl recomandă pentru introducerea și evacuarea controlată a aerului în locuințe, birouri sau încăperi în care ventilarea naturală nu oferă un schimb de aer suficient și previzibil. Modelul CH-HRV3,5TKEC livrează un debit nominal de 350 m³/h și o presiune statică externă de 150 Pa.
Unitatea lucrează ca parte a unui sistem echilibrat: aerul viciat este extras, iar aerul proaspăt este introdus după trecerea prin etapele de filtrare și recuperare. Dimensionarea conductelor și a grilelor trebuie realizată în raport cu debitul declarat, astfel încât distribuția să rămână uniformă și operarea să fie confortabilă.
Monitorizarea CO₂, temperaturii și umidității
Din perspectiva proiectării, senzorii și afișajul permit urmărirea concentrației de CO₂, a temperaturii și a umidității. În modul Automat, unitatea interpretează calitatea aerului și selectează nivelul de ventilare necesar, ceea ce ajută la evitarea funcționării inutile la debit maxim atunci când încăperea este puțin ocupată.
Ventilarea poate răspunde mai bine variațiilor de ocupare din timpul zilei, iar administrarea devine mai simplă în spații în care sursele de umiditate și CO₂ nu sunt constante. Pentru utilizator, informațiile vizibile oferă o bază clară pentru reglaj și pentru evaluarea calității aerului.

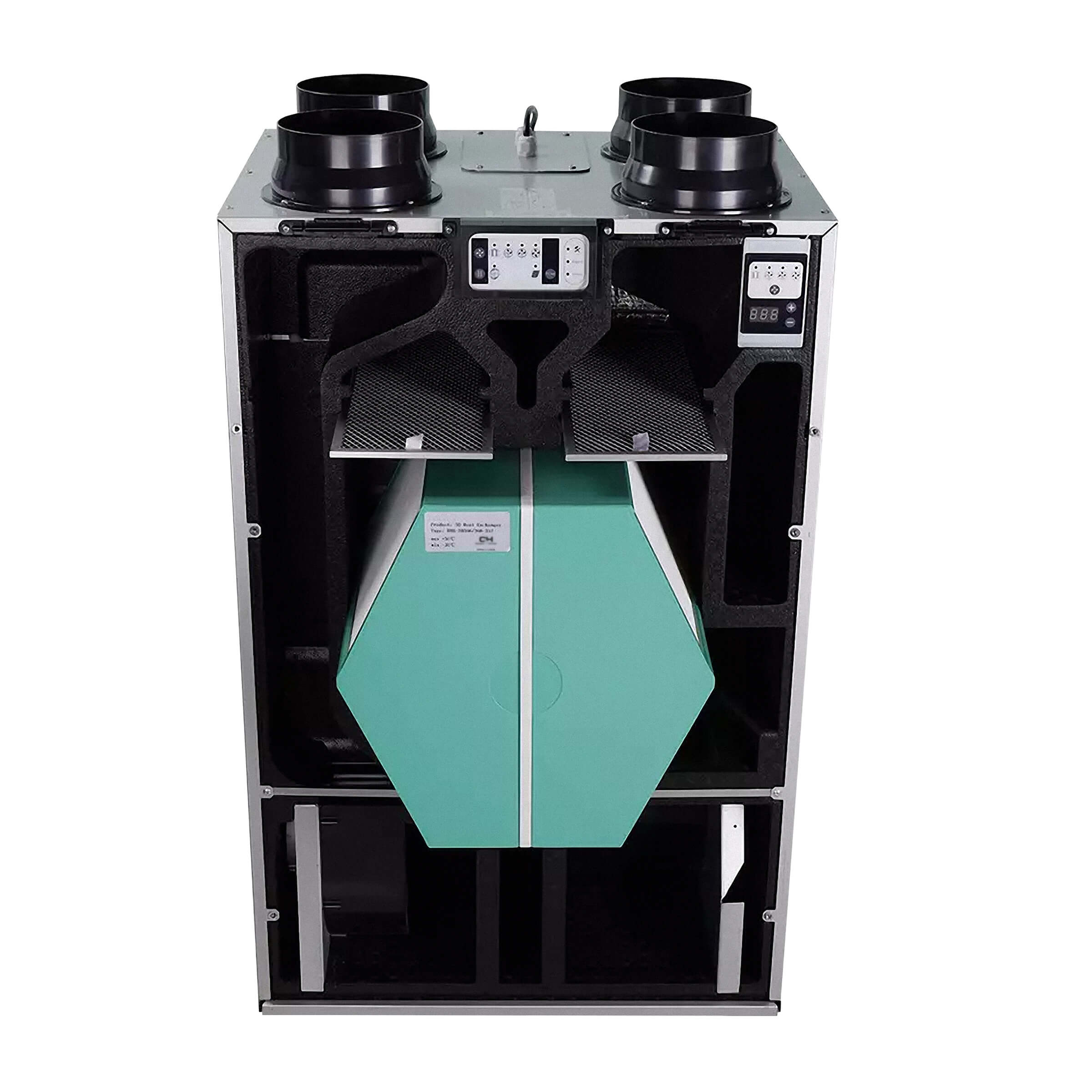

Recuperare energetică de până la 87%
Schimbătorul recuperează o parte importantă din energia aerului evacuat. Eficiența de temperatură este 85%, iar rata de recuperare energetică ajunge la 87%, reducând sarcina suplimentară pe sistemul de încălzire sau răcire atunci când este necesar aer proaspăt.
Din perspectiva proiectării, recuperarea nu înlocuiește echipamentul de climatizare, dar limitează pierderile asociate ventilării directe. În sezonul rece păstrează mai mult din energia interioară, iar în perioadele calde atenuează diferența dintre aerul exterior și cel din încăpere, contribuind la un climat interior mai stabil.
Filtrare G4 și purificare suplimentară HEPA H10
Din perspectiva proiectării, configurația include filtrare G4 și o etapă suplimentară HEPA H10 pentru curățarea mai atentă a aerului introdus. Etapele de filtrare rețin particule înainte ca aerul exterior să ajungă în încăpere și protejează în același timp suprafețele interne ale unității.
Filtrele trebuie verificate și înlocuite conform condițiilor reale de exploatare, deoarece încărcarea depinde de calitatea aerului exterior și de durata de funcționare. Accesul pentru mentenanță trebuie păstrat liber, astfel încât operațiile periodice să poată fi efectuate fără demontarea instalației din jur.
Opt trepte și moduri Manual, Automat și Somn
În modul Manual pot fi selectate opt trepte ale ventilatorului, în timp ce modul Somn menține operarea la nivelul minim și reduce luminozitatea afișajului, pentru a limita disconfortul în timpul nopții. Seria TKEC oferă modurile Manual, Automat și Somn.
Din perspectiva proiectării, temporizatorul facilitează organizarea programului de lucru fără intervenții repetate. Combinația dintre reglajul fin al debitului și modurile dedicate face posibilă adaptarea la perioade de ocupare intensă, utilizare obișnuită sau repaus, păstrând controlul direct atunci când este necesar.

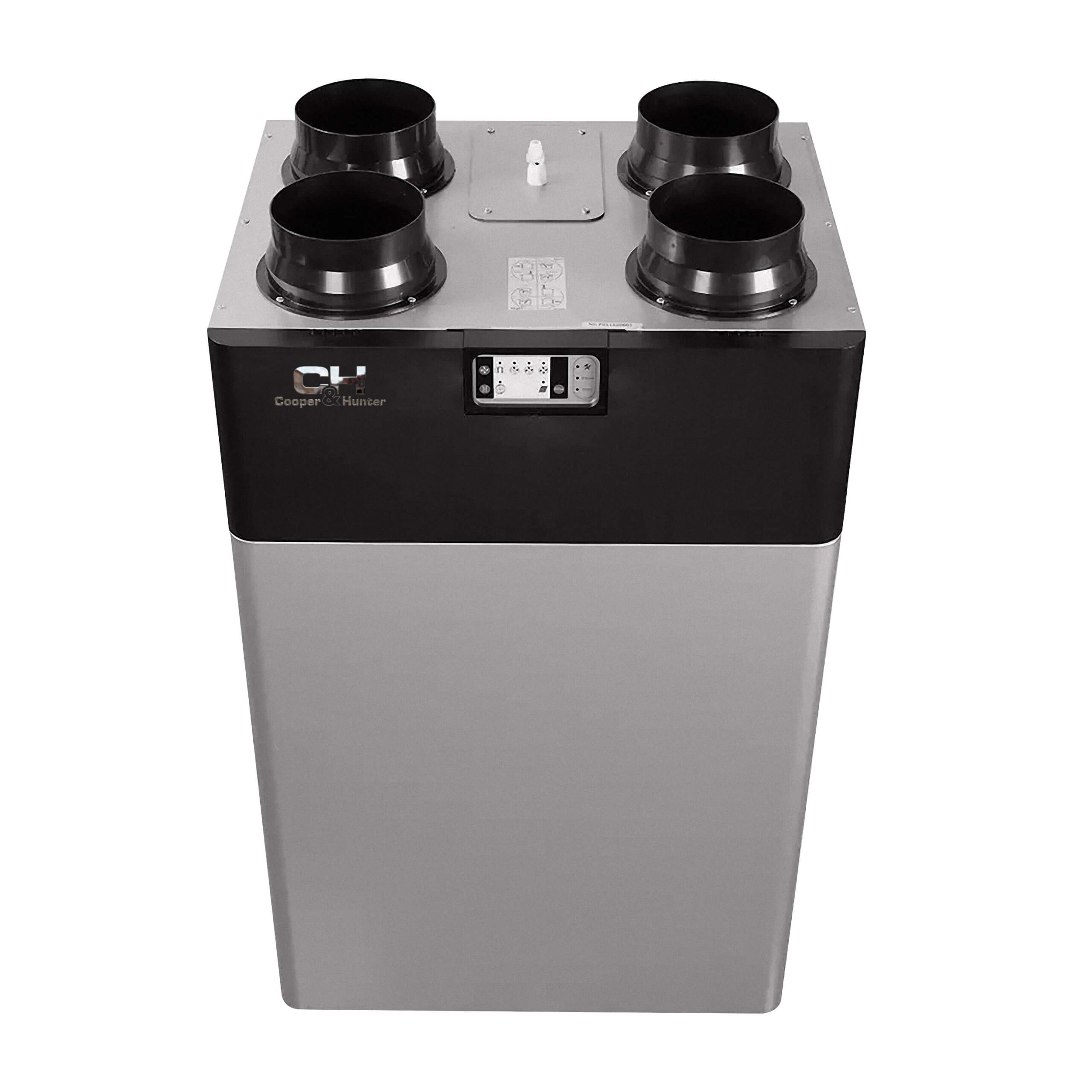

Montaj mural flexibil și racorduri de 160 mm
Unitatea este destinată montajului mural și facilitează atât instalarea directă în dreptul trecerilor prin perete, cât și o conectare laterală. Racordurile de 160 mm trebuie coordonate cu traseul de aer, iar dimensiunile de 595 × 975 × 480 mm și greutatea de 40 kg trebuie luate în calcul la alegerea suportului.
Din perspectiva proiectării, un spațiu de service corect și o fixare rigidă ajută la păstrarea accesului, la limitarea vibrațiilor și la exploatarea sigură a echipamentului. Alimentarea este 230 V / 50 Hz / 1 fază, puterea absorbită declarată este 272 W, iar nivelul de presiune sonoră este 37 dB(A).
Specificații tehnice
| Model | CH-HRV3,5TKEC |
|---|---|
| Tip montaj | Pe perete |
| Alimentare electrică | 230 V / 50 Hz / 1 fază |
| Debit de aer | 350 m³/h |
| Presiune statică externă | 150 Pa |
| Eficiență de temperatură | 85% |
| Rată de recuperare energetică | 87% |
| Putere absorbită | 272 W |
| Curent absorbit | 2.4 A |
| Nivel de presiune sonoră | 37 dB(A) |
| Clasă energetică | A |
| Greutate netă | 40 kg |
| Dimensiuni | 595 × 975 × 480 mm |
| Diametru racord | 160 mm |
| Clasă filtru | G4 |
| Material carcasă | Oțel galvanizat |
| Izolație | Polipropilenă expandată |
| Domeniu de funcționare cu încălzitor | -25°C … +40°C |
| Domeniu de funcționare fără încălzitor | -10°C … +40°C |
Funcții și opțiuni
| Mod Manual | DA |
|---|---|
| Mod Automat | DA |
| Mod Somn | DA |
| Temporizator | DA |
| Afișare CO₂ | DA |
| Afișare temperatură | DA |
| Afișare umiditate | DA |

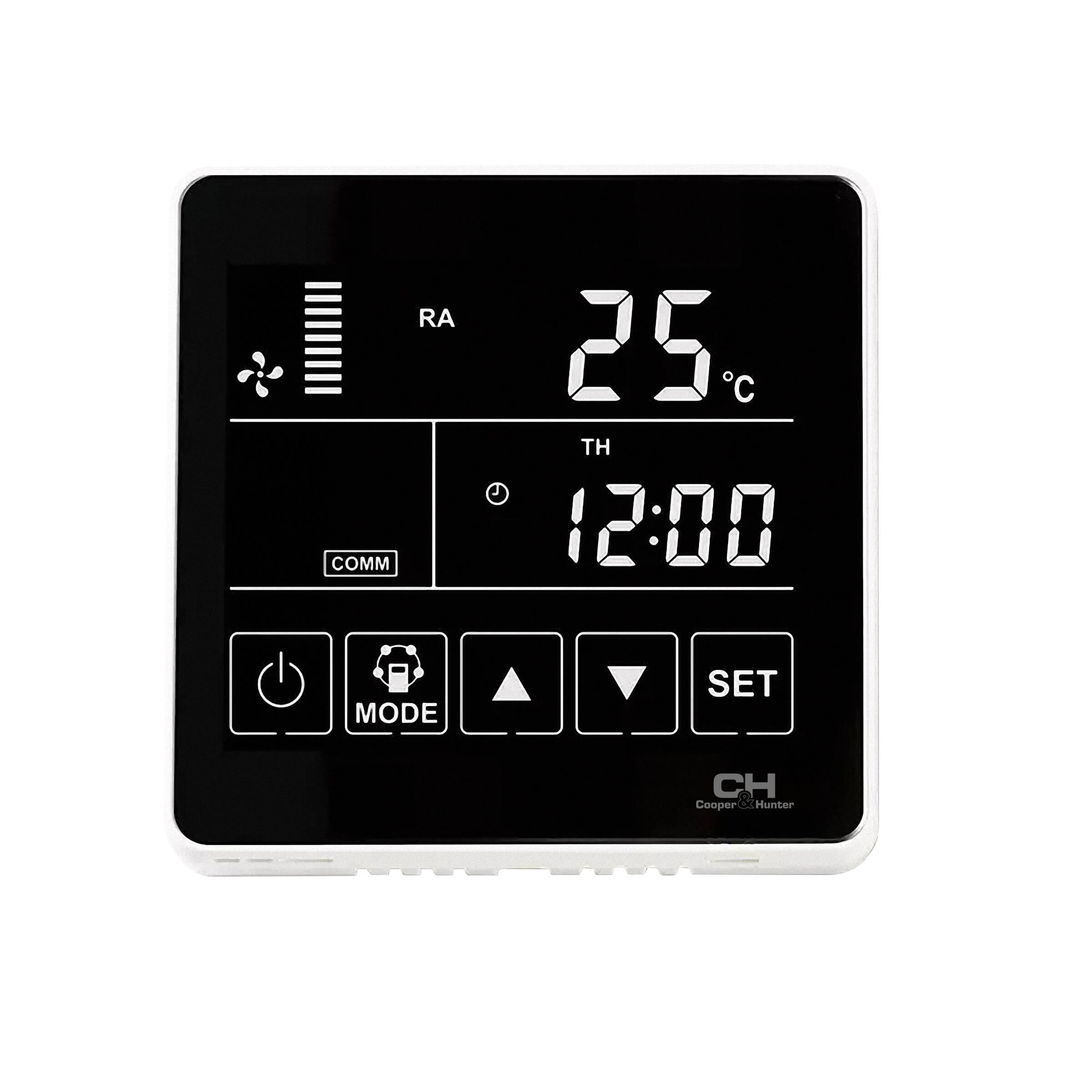

| Controler cu fir | OPȚIONAL |
| Filtru HEPA H10 | DA |
| Bypass | NU ESTE DECLARAT |
