Descriere

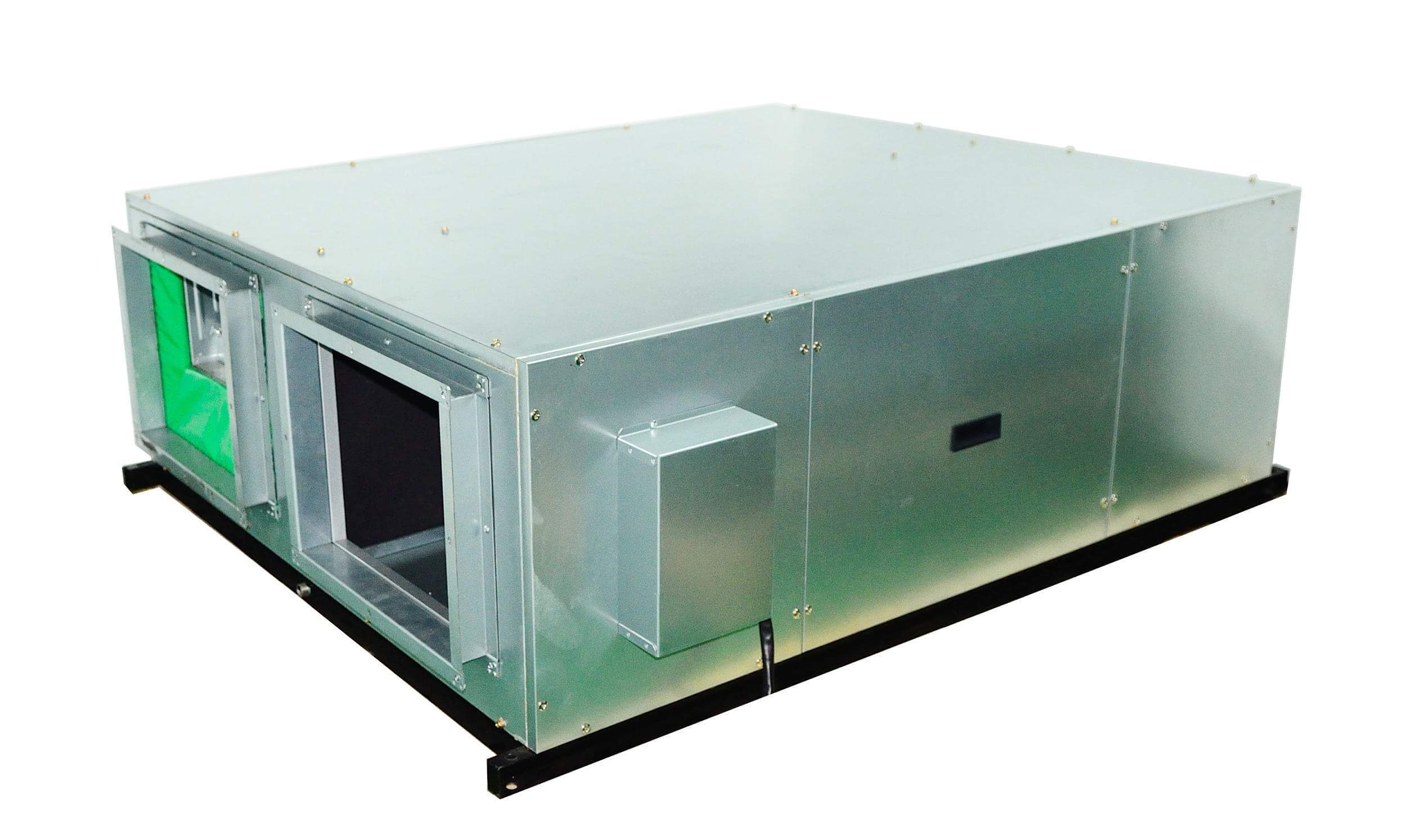

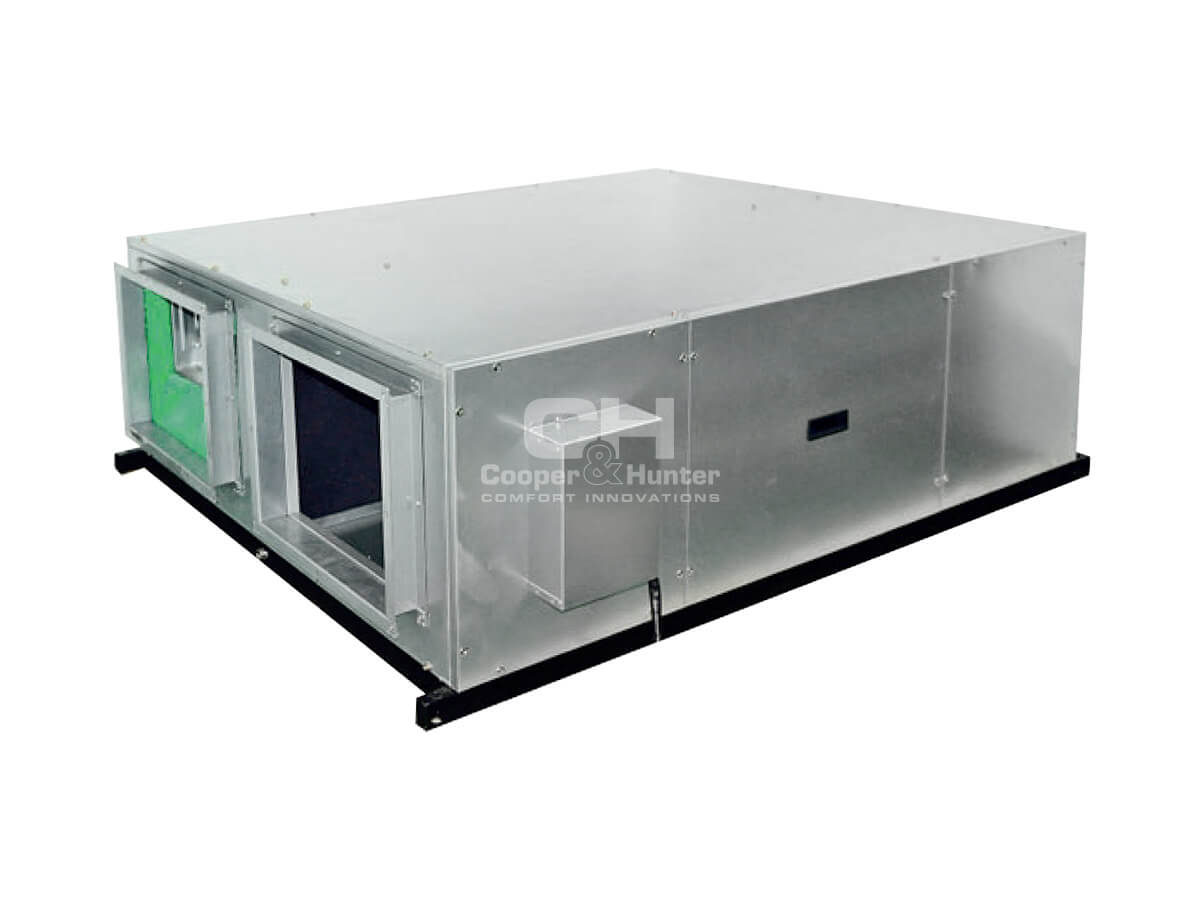

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria AK2 cu recuperator din aluminiu CH-HRV25AK2
Din perspectiva proiectării, debitele de 2000 / 2500 / 2500 m³/h acoperă aplicații cu necesar ridicat de aer proaspăt și permit alegerea uneia dintre cele trei trepte. CH-HRV25AK2 este o centrală de ventilare cu recuperare de căldură din seria AK2, destinată montajului la plafon și echipată cu schimbător din aluminiu.
Presiunea statică de 140 / 170 / 200 Pa și eficiența de temperatură de 73 / 70 / 70% oferă repere concrete pentru proiectarea tubulaturii și evaluarea recuperării. Controlul BMS, temporizatorul și semnalele de monitorizare susțin integrarea în clădiri comerciale și tehnice.
Caracteristici cheie ale modelului CH-HRV25AK2
Debit de până la 2500 m³ pe oră pe trei trepte
Din perspectiva proiectării, CH-HRV25AK2 lucrează pe trei trepte, cu debite de 2000 / 2500 / 2500 m³/h. Domeniul îl poziționează pentru aplicații cu volume mari de aer, unde ventilarea trebuie adaptată la ocupare și la variațiile de sarcină fără a pierde posibilitatea de funcționare la un nivel intermediar.
Debitul selectat se verifică la terminale după instalare, iar clapetele și secțiunile conductelor se ajustează astfel încât aerul să ajungă în zonele prevăzute de proiect. Echilibrarea dintre introducere și evacuare este esențială pentru stabilitatea presiunii în clădire.
Recuperator din aluminiu pentru schimb termic stabil
Materialul oferă o soluție robustă pentru unități cu debite ridicate și păstrează separarea fizică dintre aerul viciat și aerul proaspăt introdus. Schimbătorul din aluminiu este conceput pentru transfer termic între fluxul evacuat și aerul exterior, într-o configurație cu curgere încrucișată.
Din perspectiva proiectării, eficiența de temperatură este 73 / 70 / 70% pe treptele L/M/H, iar eficiența entalpică declarată este 72 / 70 / 70% în încălzire și 64 / 61 / 61% în răcire. Valorile permit estimarea aportului recuperării în bilanțul energetic al sistemului de ventilare.
Presiune statică de până la 200 Pa
Din perspectiva proiectării, presiunea statică externă disponibilă este 140 / 170 / 200 Pa. Rezerva trebuie corelată cu pierderile de sarcină ale conductelor, filtrelor, grilelor și eventualelor amortizoare acustice, pentru ca debitul proiectat să fie atins fără funcționare forțată.
La această clasă de debit, geometria traseelor influențează direct consumul și zgomotul. Coturile strânse, reducțiile bruște și secțiunile subdimensionate trebuie evitate, iar măsurarea presiunii și a debitului la punerea în funcțiune confirmă reglajul corect al instalației.
Nivel sonor între 50 și 55 dB(A)
Nivelurile de presiune sonoră sunt 50 / 52 / 55 dB(A) pe L/M/H. Treapta potrivită se alege în funcție de programul clădirii și de cerințele acustice, folosind debitul maxim numai atunci când necesarul de ventilare îl justifică.
Din perspectiva proiectării, proiectarea acustică trebuie tratată împreună cu dimensionarea debitului, nu ca o corecție aplicată după instalare. Poziția unității în plafonul tehnic, prinderile, racordurile flexibile și atenuatoarele pot reduce transmiterea vibrațiilor și a zgomotului către încăperile ocupate.

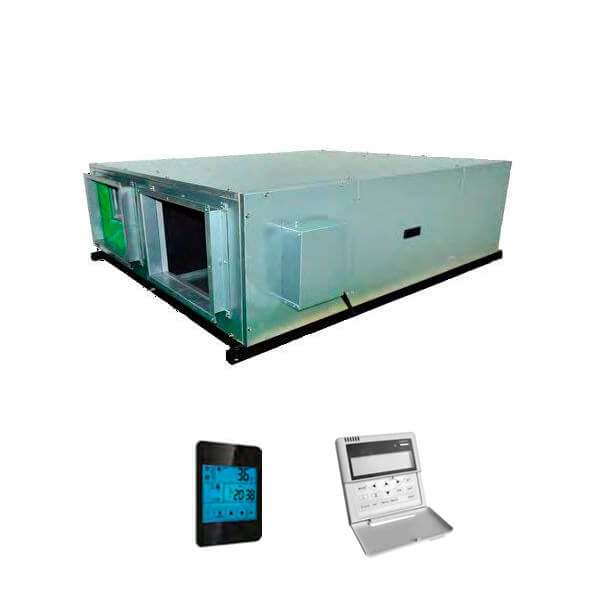

Control BMS, temporizator și monitorizarea funcționării
Din perspectiva proiectării, integrarea BMS, controlul umidității și controlul CO₂ sunt prevăzute în arhitectura seriei conform configurației și accesoriilor alese. Controlerul facilitează selectarea treptei, programare săptămânală, monitorizarea funcționării, alarmă de filtru și alarmă de defect.
Modelele cu recuperator din aluminiu nu includ bypass-ul automat și free cooling-ul nocturn disponibile la unele unități cu recuperator celulozic. Această diferență trebuie păstrată în proiect și în logica de control, pentru ca funcțiile configurate să corespundă exact echipamentului instalat.
Putere absorbită de până la 1300 W și greutate de 130 kg
Puterea absorbită este 940 / 1250 / 1300 W și curentul este 4.5 / 6.0 / 6.3 A pe treptele L/M/H, iar masa netă este 130 kg. Alimentarea este 220–240 V / 50 Hz / 1 fază, cu circuit și protecții dimensionate pentru treapta de consum maxim.
Din perspectiva proiectării, montajul la plafon necesită puncte de suspendare calculate, spațiu tehnic pentru acces și panouri de vizitare suficiente pentru filtre și schimbător. Coordonarea timpurie cu structura, tubulatura și instalația electrică reduce intervențiile ulterioare și păstrează echipamentul accesibil pentru mentenanță.
Specificații tehnice
| Model | CH-HRV25AK2 |
|---|---|
| Tip montaj | La plafon |
| Alimentare electrică | 220–240 V / 50 Hz / 1 fază |
| Debit aer L / M / H | 2000 / 2500 / 2500 m³/h |
| Presiune statică L / M / H | 140 / 170 / 200 Pa |
| Eficiență temperatură L / M / H | 73 / 70 / 70% |
| Eficiență entalpică încălzire L / M / H | 72 / 70 / 70% |
| Eficiență entalpică răcire L / M / H | 64 / 61 / 61% |
| Nivel sonor L / M / H | 50 / 52 / 55 dB(A) |
| Curent absorbit L / M / H | 4.5 / 6.0 / 6.3 A |
| Putere absorbită L / M / H | 940 / 1250 / 1300 W |
| Greutate netă | 130 kg |
| Tip recuperator | Aluminiu |
| Număr trepte | 3 |
Funcții și opțiuni
| Selectare viteză | DA |
|---|---|
| Temporizator săptămânal | DA |
| Control extern | DA |
| Dezghețare automată | DA |
| Control CO₂ | OPȚIONAL |
| Alarmă filtru | DA |
| Alarmă defect | DA |
| Memorie setări | DA |
| Integrare BMS | DA |
| Monitorizare funcționare | DA |
| Bypass automat | NU |
| Free cooling nocturn | NU |
| Control umiditate | OPȚIONAL |
