Descriere

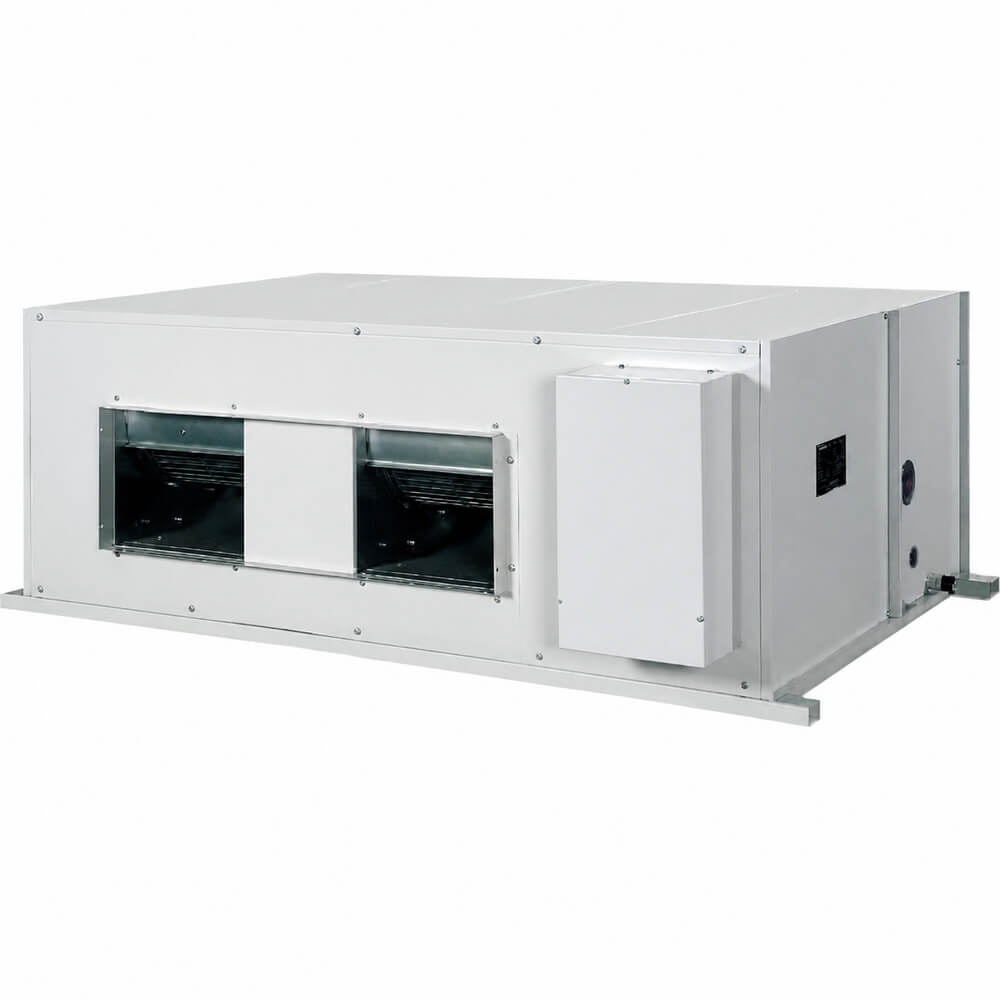

CHV-5SA450NM – control VRF și distribuție adaptată unității cu aport de aer proaspăt
Cooper&Hunter CHV-5SA450NM integrează climatizarea VRF într-o soluție orientată către integrarea într-un traseu dedicat introducerii aerului exterior tratat. Configurația este potrivită pentru clădiri în care aportul de aer exterior este coordonat cu proiectul de ventilare și climatizare, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 45 kW la răcire și 32 kW la încălzire, iar debitul de aer declarat este 4000 m³/h. Dimensionarea corectă pornește de la sarcina clădirii și continuă cu verificarea debitului, a nivelului sonor și a spațiului disponibil pentru instalare.
Caracteristici relevante pentru CHV-5SA450NM
Montaj pregătit împreună cu traseele instalației
Pentru CHV-5SA450NM, proiectarea pornește de la integrarea într-un traseu dedicat introducerii aerului exterior tratat și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — deplasarea aerului proaspăt prin tubulatură către zonele deservite — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.
Răcire și încălzire într-un singur terminal VRF
Capacitățile nominale ale modelului CHV-5SA450NM sunt 45 kW pentru răcire și 32 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.
Debit de aer 4000 m³/h și presiune sonoră 58 dB(A)
Debitul de aer este 4000 m³/h, iar presiunea sonoră este 58 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Dotări utile în utilizarea zilnică
Modelul CHV-5SA450NM se integrează în controlul sistemului VRF, astfel încât temperatura și regimul de funcționare să poată fi coordonate cu celelalte unități interioare. Tipul controlerului și accesoriile se aleg separat, conform cerințelor proiectului.
Automatizarea trebuie să țină cont de programul clădirii, de scenariile de ocupare și de permisiunile utilizatorilor. Dotările opționale și accesoriile de control se confirmă din documentația sistemului VRF sau a controlerului ales.
Conexiuni tehnice coordonate înainte de montaj
Racordul de lichid are diametrul de 12.7 mm, iar racordul de gaz de 28.6 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Repere electrice și constructive pentru instalare
Unitatea are dimensiunile 1700 × 650 × 1100 mm și o greutate netă de 208 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 380-415V/3Ph/50Hz, iar puterea absorbită este 1240 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Aer proaspăt |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 45 kW |
| Capacitate de încălzire (kW) | 32 kW |
| Curent nominal (A) | 3.4 A |
| Putere absorbită (W) | 1240 W |
| Presiune sonoră (dB(A)) | 58 dB(A) |
| Debit Aer (m³/h) | 4000 m³/h |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 1700×650×1100 mm |
| Dimensiuni ambalaj (mm) | 1890×1460×835 mm |
| Greutate netă (kg) | 208 kg |
| Greutate brută (kg) | 266 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 12.7 mm |
| Diametru conductă gaz (mm) | 28.6 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 25×2.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 380-415V/3Ph/50Hz V/Ph/Hz |
| Curent siguranță (A) | 10 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
