Descriere

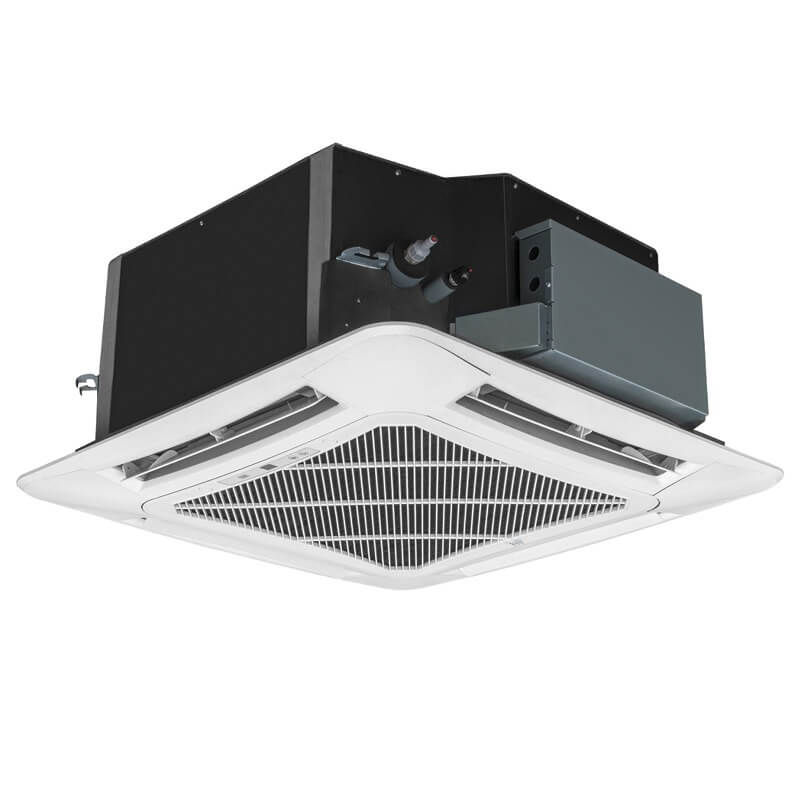

Unitatea interioară VRF Cooper&Hunter CHV-5SC80NK2 pentru climatizare zonală
Cooper&Hunter CHV-5SC80NK2 aduce controlul individual al temperaturii într-o configurație concepută pentru integrarea centrală în plafonul fals. Configurația este potrivită pentru spații deschise, birouri și zone comerciale care cer o acoperire echilibrată, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 8 kW la răcire și 9 kW la încălzire, iar debitul de aer declarat este 1180/950/850 m³/h. În proiect, capacitatea nominală se verifică împreună cu geometria încăperii, regimul de utilizare și cerințele instalației VRF.
Caracteristici relevante pentru CHV-5SC80NK2
Integrare arhitecturală și acces pentru service
Pentru CHV-5SC80NK2, proiectarea pornește de la integrarea centrală în plafonul fals și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — dispersia aerului pe mai multe direcții în jurul panoului — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TF06, cu dimensiuni de 950 × 950 × 65 mm.
Unitatea trebuie să rămână accesibilă pentru verificarea filtrului, a tăvii de condens, a conexiunilor electrice și a componentelor frigorifice. Un acces prevăzut din faza de proiect reduce intervențiile asupra finisajelor.
8 kW la răcire și 9 kW la încălzire
Capacitățile nominale ale modelului CHV-5SC80NK2 sunt 8 kW pentru răcire și 9 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Proiectantul corelează sarcina sensibilă și latentă cu regimul de funcționare, condițiile exterioare și simultaneitatea sistemului. Astfel, modelul este ales ca parte a ansamblului VRF, nu doar după valoarea nominală din catalog.
Circulația aerului pe treptele de funcționare
Debitul de aer este 1180/950/850 m³/h, iar presiunea sonoră este 38/36/33 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Controlul fluxului și întreținerea curentă
În configurația declarată pentru CHV-5SC80NK2 sunt menționate Distribuție Aer pe 4 Direcții, Ventilator cu 3 Trepte, Pompă de Condens Inclusă și Unghi Reglabil al Flapsurilor 30-60°. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Filtru Lavabil. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Circuit frigorific și drenaj accesibile
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Dimensiuni 840 × 840 × 240 mm și greutate netă 26.5/34.5 kg
Unitatea are dimensiunile 840 × 840 × 240 mm și o greutate netă de 26.5/34.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 68 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Casetă cu distribuție circulară |
| Funcții | Distribuție Aer pe 4 Direcții, Ventilator cu 3 Trepte, Pompă de Condens Inclusă, Unghi Reglabil al Flapsurilor 30-60°, Filtru Lavabil |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 8 kW |
| Capacitate de încălzire (kW) | 9 kW |
| Curent nominal (A) | 0.3 A |
| Putere absorbită (W) | 68 W |
| Presiune sonoră (dB(A)) | 38/36/33 dB(A) |
| Debit Aer (m³/h) | 1180/950/850 m³/h |
Unitate internă
| Model panou | TF06 |
| Dimensiuni panou (mm) | 950×950×65 mm |
| Dimensiuni ambalaj panou (mm) | 1030×1017×95 mm |
| Greutate netă panou (kg) | 6 kg |
| Greutate brută panou (kg) | 9.5 kg |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 840×840×240 mm |
| Dimensiuni ambalaj (mm) | 963×963×325 mm |
| Greutate netă (kg) | 26.5/34.5 kg |
| Greutate brută (kg) | 37 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 9.52 mm |
| Diametru conductă gaz (mm) | 15.9 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 25×2.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 230V/1/50 V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
