Descriere

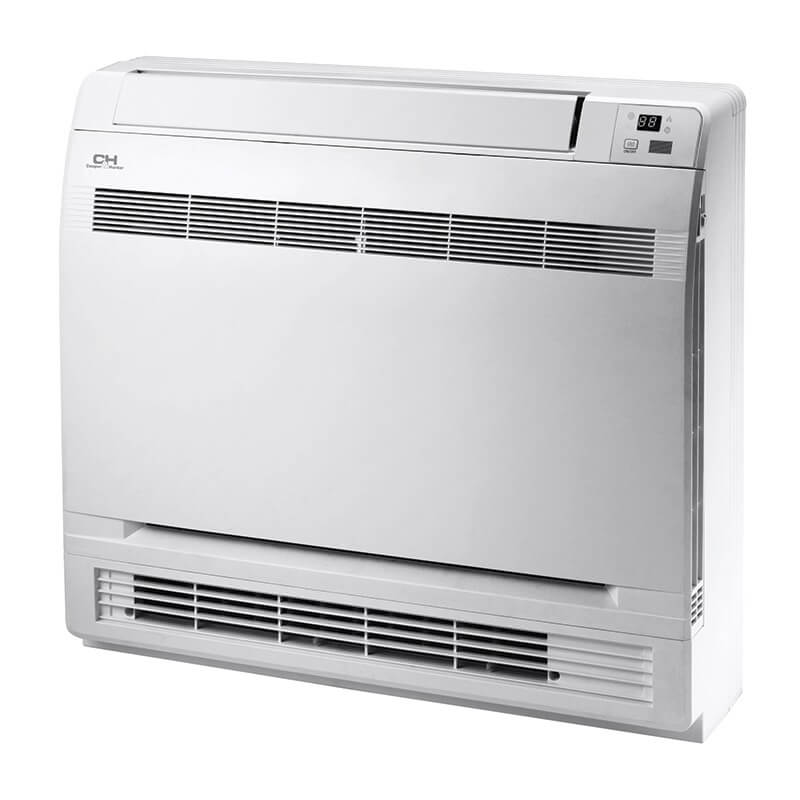

Unitatea interioară VRF Cooper&Hunter CHV-5SK50NK pentru climatizare zonală
Cooper&Hunter CHV-5SK50NK este configurată pentru proiecte care urmăresc montajul aparent la partea inferioară a peretelui. Configurația este potrivită pentru renovări, camere cu parapet și spații fără plafon fals disponibil, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 5 kW la răcire și 5.5 kW la încălzire, iar debitul de aer declarat este 680/600/500 m³/h. În proiect, capacitatea nominală se verifică împreună cu geometria încăperii, regimul de utilizare și cerințele instalației VRF.
Caracteristici relevante pentru CHV-5SK50NK
Integrare arhitecturală și acces pentru service
Pentru CHV-5SK50NK, proiectarea pornește de la montajul aparent la partea inferioară a peretelui și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — distribuția aerului de la nivelul inferior al încăperii — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.
5 kW la răcire și 5.5 kW la încălzire
Capacitățile nominale ale modelului CHV-5SK50NK sunt 5 kW pentru răcire și 5.5 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.
Circulația aerului pe treptele de funcționare
Debitul de aer este 680/600/500 m³/h, iar presiunea sonoră este 46/43/39 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Controlul fluxului și întreținerea curentă
În configurația declarată pentru CHV-5SK50NK sunt menționate Design Ultra-Slim, Refulare Aer Rece prin Partea Superioară, Refulare Aer Cald la Nivelul Podelei și Ventilator Multi-Treaptă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Panou Detașabil Lavabil. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Circuit frigorific și drenaj accesibile
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 12.7 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 17.2×1.0 (Ø17.2 exterior, perete 1.0 mm). Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Dimensiuni 700 × 215 × 600 mm și greutate netă 16 kg
Unitatea are dimensiunile 700 × 215 × 600 mm și o greutate netă de 16 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50Hz, iar puterea absorbită este 40 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Consolă |
| Funcții | Design Ultra-Slim, Refulare Aer Rece prin Partea Superioară, Refulare Aer Cald la Nivelul Podelei, Ventilator Multi-Treaptă, Panou Detașabil Lavabil |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 5 kW |
| Capacitate de încălzire (kW) | 5.5 kW |
| Curent nominal (A) | 0.4 A |
| Putere absorbită (W) | 40 W |
| Presiune sonoră (dB(A)) | 46/43/39 dB(A) |
| Debit Aer (m³/h) | 680/600/500 m³/h |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 700×215×600 mm |
| Dimensiuni ambalaj (mm) | 780×682×285 mm |
| Greutate netă (kg) | 16 kg |
| Greutate brută (kg) | 19 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 6.35 mm |
| Diametru conductă gaz (mm) | 12.7 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 17.2×1.0 (Ø17.2 exterior, perete 1.0 mm) mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 220-240V/1/50Hz V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
