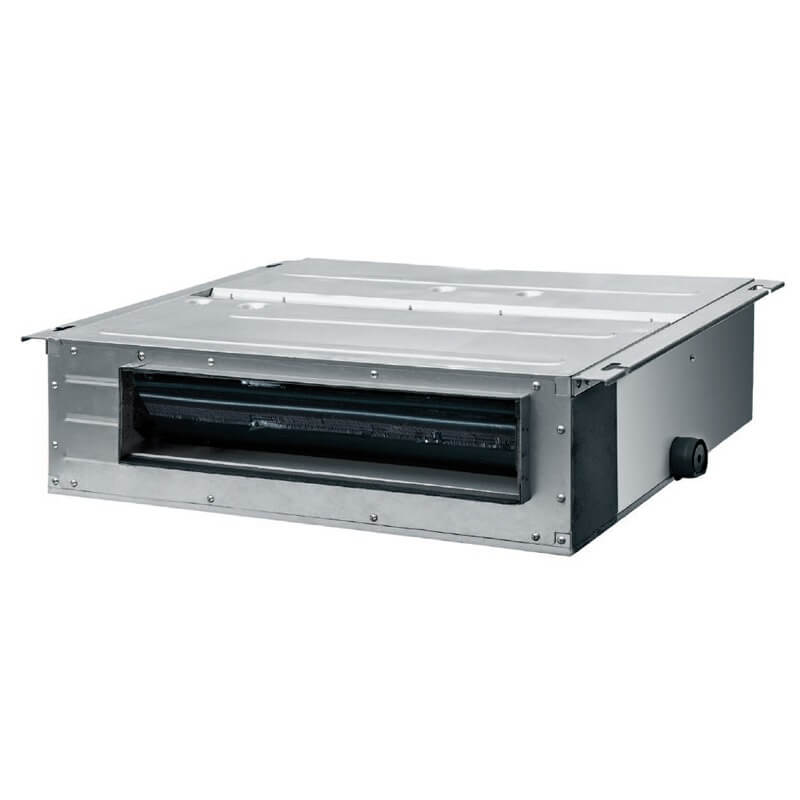

Cooper&Hunter CHV-5SD40NK3 – unitate internă VRF tip duct slim pentru integrare atentă în proiect
Cooper&Hunter CHV-5SD40NK3 susține climatizarea zonală printr-o construcție destinată pentru montajul ascuns într-un plafon fals cu înălțime limitată. Configurația este potrivită pentru camere de hotel, locuințe și birouri în care echipamentul trebuie ascuns, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 4 kW la răcire și 4.5 kW la încălzire, iar debitul de aer declarat este 750/550/400 m³/h. Alegerea modelului trebuie corelată cu necesarul calculat al încăperii, traseele frigorifice și modul în care va fi distribuit aerul.
Caracteristici relevante pentru CHV-5SD40NK3
Poziționare și distribuție coordonate cu amenajarea
Pentru CHV-5SD40NK3, proiectarea pornește de la montajul ascuns într-un plafon fals cu înălțime limitată și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — distribuția prin tubulatură și grile selectate separat — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.
Putere termică raportată la necesarul calculat
Capacitățile nominale ale modelului CHV-5SD40NK3 sunt 4 kW pentru răcire și 4.5 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.
Parametri de ventilare pentru regimul ocupat
Debitul de aer este 750/550/400 m³/h, iar presiunea sonoră este 33/29/27 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Funcții selectate pentru control și exploatare
În configurația declarată pentru CHV-5SD40NK3 sunt menționate Motor Ventilator DC Brushless, Pompă de Condens Inclusă și Presiune Statică Reglabilă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Trasee pregătite pentru agent frigorific și drenaj
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 12.7 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25×2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Gabarit, alimentare și acces pentru intervenții
Unitatea are dimensiunile 1010 × 462 × 200 mm și o greutate netă de 24 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 40 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
Specificațiile produsului
Informații generale
| Tip unitate | Duct slim |
| Funcții | Motor Ventilator DC Brushless, Pompă de Condens Inclusă, Presiune Statică Reglabilă |
Performanță și eficiență energetică
| Capacitate de răcire (kW) | 4 kW |
| Capacitate de încălzire (kW) | 4.5 kW |
| Curent nominal (A) | 0.3 A |
| Putere absorbită (W) | 40 W |
| Presiune sonoră (dB(A)) | 33/29/27 dB(A) |
| Debit Aer (m³/h) | 750/550/400 m³/h |
Unitate externă
| Dimensiuni unitate LxIxA (mm) | 1010×462×200 mm |
| Dimensiuni ambalaj (mm) | 1305×565×260 mm |
| Greutate netă (kg) | 24 kg |
| Greutate brută (kg) | 30 kg |
Traseu frigorific și agent frigorific
| Tip agent frigorific | R410A |
| Diametru conductă lichid (mm) | 6.35 mm |
| Diametru conductă gaz (mm) | 12.7 mm |
Circuit hidraulic
| Diametru tub drenaj (mm) | 25×2.5 mm |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 220-240V/1/50 V/Ph/Hz |
| Curent siguranță (A) | 6 A |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 24 luni |
