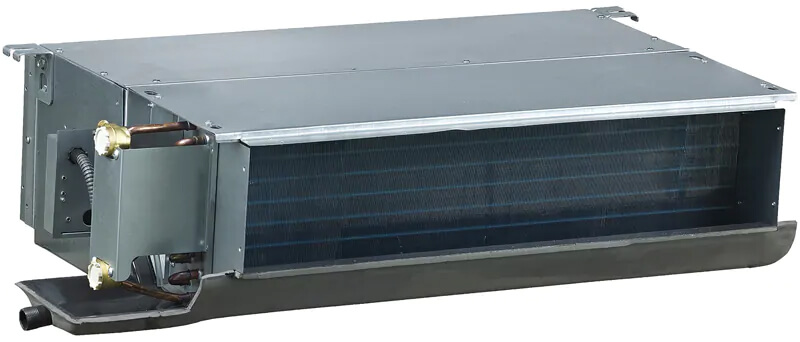

Cooper&Hunter CH-FDH25K2 – ventiloconvector duct compact pentru distribuție ascunsă la 30/50 Pa
Cooper&Hunter CH-FDH25K2 este conceput pentru a rămâne ascuns în tavanul fals, lăsând vizibile numai grilele de admisie și refulare. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 2.50 kW la răcire, 4.10 kW la încălzire și un debit de aer de 340/275/190 m³/h, modelul poate fi analizat pentru camere individuale, birouri compacte și zone cu sarcină moderată. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Caracteristici relevante ale modelului CH-FDH25K2
Montaj ascuns pentru încăperi compacte
În exploatarea CH-FDH25K2, montajul în tavanul fals păstrează echipamentul în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
Pentru configurația CH-FDH25K2, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.
30 sau 50 Pa pentru două cerințe de tubulatură
Modelul poate fi analizat la 30 sau 50 Pa. Capacitățile H/M/L rămân 2.50/2.20/1.90 kW la răcire și 4.10/3.60/3.10 kW la încălzire în ambele configurații, însă consumul și nivelul sonor se modifică odată cu presiunea.
În aplicațiile deservite de CH-FDH25K2, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.

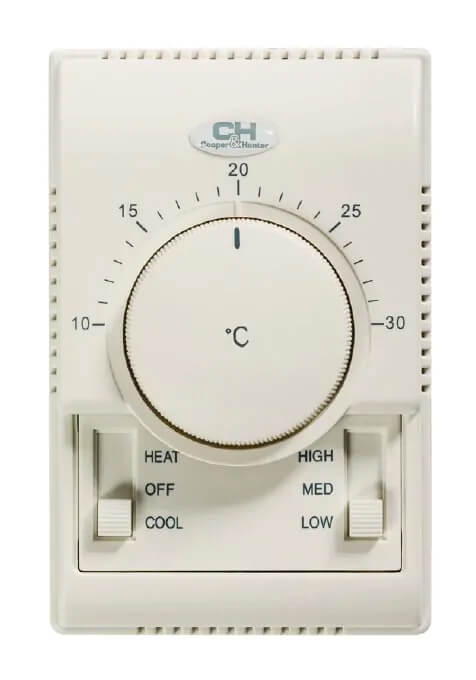

Capacități H/M/L pentru sarcini termice variabile
Pe treptele High/Medium/Low, modelul furnizează 2.50/2.20/1.90 kW la răcire și 4.10/3.60/3.10 kW la încălzire.
Pentru CH-FDH25K2, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.
Debite de aer și confort acustic la 30/50 Pa
Debitul de aer este 340/275/190 m³/h pe treptele High/Medium/Low. La 30 Pa, presiunea sonoră este 37/30/23 dB(A), iar la 50 Pa 40/32/24 dB(A); valorile trebuie citite în aceeași ordine H/M/L.
La unitatea CH-FDH25K2, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.
Racorduri hidraulice și debit de apă pe trepte
Debitul de apă este 7.1/6.3/5.4 l/min pe treptele H/M/L, atât pentru configurația de 30 Pa, cât și pentru cea de 50 Pa. Unitatea acceptă o presiune de lucru de până la 1.6 MPa și folosește racorduri de apă și drenaj de 3/4 inch.
Raportat la CH-FDH25K2, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Consum electric diferit la 30 și 50 Pa
La 30 Pa, puterea absorbită este 42/36/29 W, iar la 50 Pa 48/38/31 W, în ordinea H/M/L. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilatoarele și controlul.
Unitatea măsoară 455 × 627 × 240 mm și are o greutate netă de 11.9 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
Specificațiile produsului
Performanță, debit de aer și acustică
| Capacitate de răcire (kW) | 2.5kW |
| Capacitate de încălzire (kW) | 4.1kW |
| Putere absorbită la 30 Pa (W) | 42/36/29W |
| Putere absorbită la 50 Pa (W) | 48/38/31W |
| Debit aer (CFM) | 200/162/112CFM |
| Presiune statică (Pa) | 30 / 50Pa |
| Nivel de zgomot la 30 Pa (dB) | 37/30/23dB |
| Nivel de zgomot la 50 Pa (dB) | 40/32/24dB |
| Nivel zgomot (dB(A)) | 40dB(A) |
| Debit Aer (m³/h) | 340/275/190m³/h |
Performanță în încălzire
| Capacitate încălzire la 30 Pa (kW) | 4.1/3.6/3.1kW |
| Capacitate încălzire la 50 Pa (kW) | 4.1/3.6/3.1kW |
Performanță în răcire
| Capacitate răcire la 30 Pa (kW) | 2.5/2.2/1.9kW |
| Capacitate răcire la 50 Pa (kW) | 2.5/2.2/1.9kW |
Circuit hidraulic și drenaj
| Racord In/Out (inch) | 3/4″inch |
| Debit apă la 30 Pa (l/min) | 7.1/6.3/5.4l/min |
| Debit apă la 50 Pa (l/min) | 7.1/6.3/5.4l/min |
| Cădere presiune răcire la 30 Pa (kPa) | 27/24/19kPa |
| Cădere presiune răcire la 50 Pa (kPa) | 27/24/19kPa |
| Cădere presiune încălzire la 30 Pa (kPa) | 22/20/16kPa |
| Cădere presiune încălzire la 50 Pa (kPa) | 22/20/16kPa |
| Presiune max. de lucru (MPa) | 1.6MPa |
| Țeavă drenaj (inch) | 3/4″inch |
Construcție, dimensiuni și greutate
| Tip motor ventilator | AC Capacitor |
| Număr motoare | 1 |
| Rânduri baterie (coil) | 3 |
| Diametru baterie coil (mm) | Φ7mm |
| Tip ventilator | Centrifugal |
| Nr. ventilatoare | 1 |
| Dimensiuni unitate LxIxA (mm) | 455×627×240mm |
| Dimensiuni ambalaj (mm) | 500×682×270mm |
| Greutate netă (kg) | 11.9kg |
| Greutate brută (kg) | 14kg |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 230/50/1V/Ph/Hz |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 60 luni |
