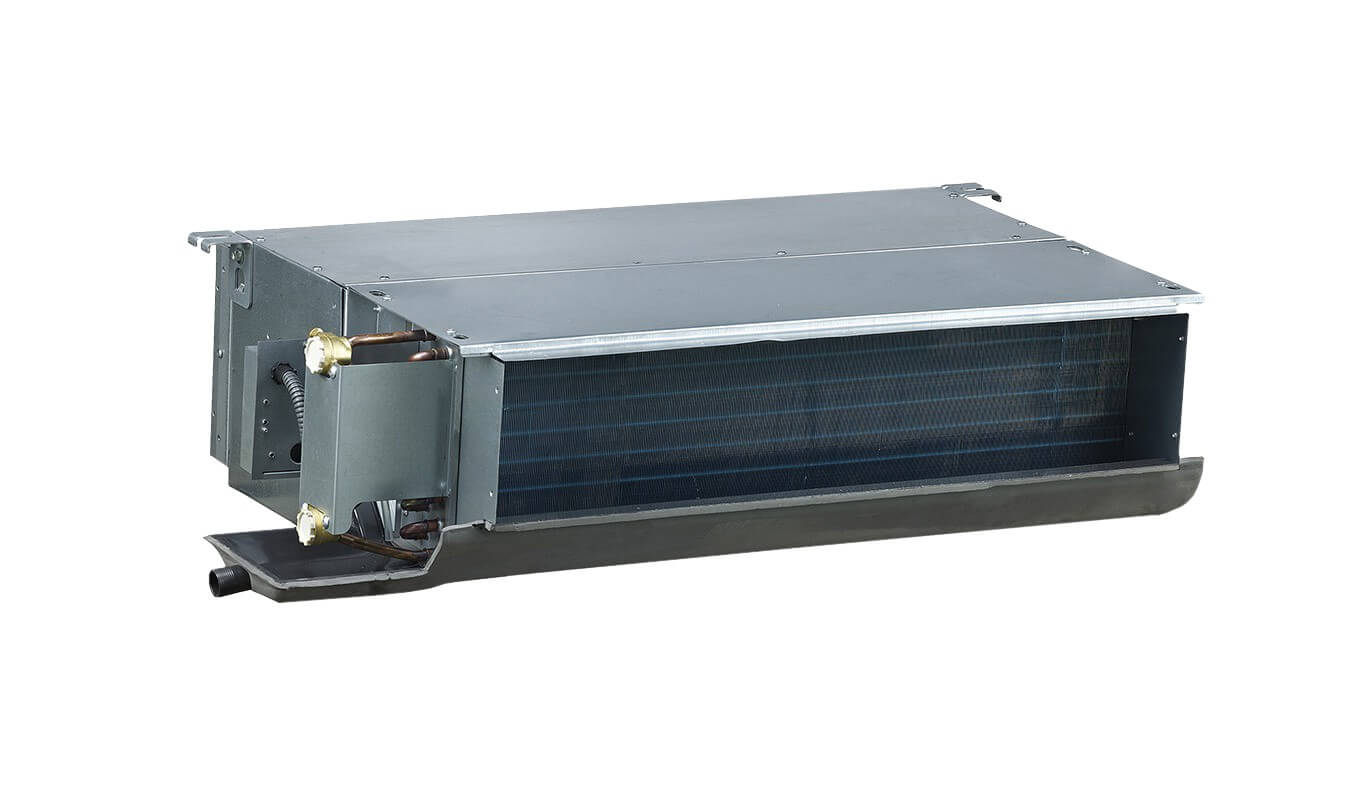

Cooper&Hunter CH-FDH80K2 – ventiloconvector duct pentru aplicații comerciale flexibile
Cooper&Hunter CH-FDH80K2 alimentează grile discrete dintr-un plafon tehnic și păstrează liberă zona utilă a încăperii. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 8.00 kW la răcire, 13.60 kW la încălzire și un debit de aer de 1360/1102/762 m³/h, modelul poate fi analizat pentru aplicații comerciale, zone multifuncționale și încăperi cu volum mare. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Caracteristici relevante ale modelului CH-FDH80K2
Tavan liber vizual, refulare controlată
În cazul modelului CH-FDH80K2, montajul în tavanul fals păstrează unitatea în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
La unitatea CH-FDH80K2, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.
30/50 Pa pentru flexibilitate în montaj
Modelul poate fi analizat la 30 sau 50 Pa. Capacitățile H/M/L rămân 8.00/6.80/6.10 kW la răcire și 13.60/11.30/10.30 kW la încălzire în ambele configurații, însă consumul și nivelul sonor se modifică odată cu presiunea.
Raportat la CH-FDH80K2, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.
Valori distincte High/Medium/Low
Pe treptele High/Medium/Low, modelul furnizează 8.00/6.80/6.10 kW la răcire și 13.60/11.30/10.30 kW la încălzire.
Pentru configurația CH-FDH80K2, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.
Ansamblu centrifugal pentru trei viteze
Debitul de aer este 1360/1102/762 m³/h pe treptele High/Medium/Low. La 30 Pa, presiunea sonoră este 44.5/40/33 dB(A), iar la 50 Pa 50/39/36 dB(A); valorile trebuie citite în aceeași ordine H/M/L.
În aplicațiile deservite de CH-FDH80K2, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.
Terminal hidronic pentru surse reversibile
Debitul de apă este 23.0/19.4/17.4 l/min pe treptele H/M/L, atât pentru configurația de 30 Pa, cât și pentru cea de 50 Pa. Unitatea acceptă o presiune de lucru de până la 1.6 MPa și folosește racorduri de apă și drenaj de 3/4 inch.
Pentru CH-FDH80K2, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Repere pentru instalator și automatizare
La 30 Pa, puterea absorbită este 135/100/80 W, iar la 50 Pa 169/122/83 W, în ordinea H/M/L. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilatoarele și controlul.
Unitatea măsoară 455 × 1367 × 240 mm și are o greutate netă de 25.5 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
Specificațiile produsului
Performanță, debit de aer și acustică
| Capacitate de răcire (kW) | 8kW |
| Capacitate de încălzire (kW) | 13.6kW |
| Putere absorbită la 30 Pa (W) | 135/100/80W |
| Putere absorbită la 50 Pa (W) | 169/122/83W |
| Debit aer (CFM) | 800/648/448CFM |
| Presiune statică (Pa) | 30 / 50Pa |
| Nivel de zgomot la 30 Pa (dB) | 44.5/40/33dB |
| Nivel de zgomot la 50 Pa (dB) | 50/39/36dB |
| Nivel zgomot (dB(A)) | 50dB(A) |
| Debit Aer (m³/h) | 1360/1102/762m³/h |
Performanță în încălzire
| Capacitate încălzire la 30 Pa (kW) | 13.6/11.3/10.3kW |
| Capacitate încălzire la 50 Pa (kW) | 13.6/11.3/10.3kW |
Performanță în răcire
| Capacitate răcire la 30 Pa (kW) | 8.0/6.8/6.1kW |
| Capacitate răcire la 50 Pa (kW) | 8.0/6.8/6.1kW |
Circuit hidraulic și drenaj
| Racord In/Out (inch) | 3/4″inch |
| Debit apă la 30 Pa (l/min) | 23.0/19.4/17.4l/min |
| Debit apă la 50 Pa (l/min) | 23.0/19.4/17.4l/min |
| Cădere presiune răcire la 30 Pa (kPa) | 40/31/25kPa |
| Cădere presiune răcire la 50 Pa (kPa) | 40/31/25kPa |
| Cădere presiune încălzire la 30 Pa (kPa) | 32/25/20kPa |
| Cădere presiune încălzire la 50 Pa (kPa) | 32/25/20kPa |
| Presiune max. de lucru (MPa) | 1.6MPa |
| Țeavă drenaj (inch) | 3/4″inch |
Construcție, dimensiuni și greutate
| Tip motor ventilator | AC Capacitor |
| Număr motoare | 2 |
| Rânduri baterie (coil) | 3 |
| Diametru baterie coil (mm) | Φ7mm |
| Tip ventilator | Centrifugal |
| Nr. ventilatoare | 3 |
| Dimensiuni unitate LxIxA (mm) | 455×1367×240mm |
| Dimensiuni ambalaj (mm) | 500×1382×270mm |
| Greutate netă (kg) | 25.5kg |
| Greutate brută (kg) | 29.1kg |
Alimentare electrică
| Alimentare electrică (V/Ph/Hz) | 230/50/1V/Ph/Hz |
Garanție
| Garanție comercială | 60 luni |
| Garanție de conformitate | 60 luni |
